Objetos podem ser movidos, duplicados e distribuídos ao longo de uma distância especificada usando a ferramenta Mover por Pontos. Esta ferramenta também movimenta símbolos dentro de paredes (veja “Movendo Símbolos em Paredes com a Ferramenta Mover por Pontos” na página 717).
Modo |
Descrição |
Mover |
Move e duplica os objetos selecionados de acordo com a distância e a direção indicadas por dois cliques do mouse. |
Distribuir |
Move e distribui objetos duplicados entre os pontos indicados por dois cliques do mouse. |
Ponto de Referência |
Move os objetos selecionados de acordo com o ponto de referência clicado e uma distância de deslocamento especificada a partir daquele ponto; as configurações selecionadas nas Preferências não se aplicam a este modo. |
Retenção do Objeto |
Mantém os objetos originais; esta opção é idêntica à opção Reter nas preferências da ferramenta |
Para mover, duplicar e distribuir os objetos selecionados:
1. Selecione o(s) objeto(s) que será(ão) movido(s) ou duplicado(s).
2. Clique na ferramenta Mover por Pontos na paleta Básica e clique em Preferências na barra de Ferramentas.
A janela de diálogo Configurações da ferramenta Mover por Pontos é exibida. Escolha as opções desejadas e clique em OK.
Clique para
exibir/ocultar os parâmetros.
Para alterar os objetos selecionados, pressione e segure a tecla Alt (Windows) ou a tecla Cmd (Mac) enquanto você seleciona a telca Shift ou clique e arraste para selecionar os objetos. A ferramenta Seleção é ativada no modo transparente enquanto a tecla Alt ou Cmd é pressionado.
3. Selecione o modo Mover ou Distribuir de acordo com sua necessidade.
Modo |
Número de Cópias |
Objeto Original Retido |
Resultado |
Mover ou Distribuir |
0 |
não aplicável |
Move o(s) objeto(s) original(is) para o local indicado pelo clique |
Mover ou Distribuir |
1 |
Não |
Move o(s) objeto(s) original(is) para o local indicado pelo clique |
Mover ou Distribuir |
1 |
Sim |
Cria uma cópia do(s) objeto(s) original(is), que será colocado no local indicado pelo clique |
Mover |
> 1 |
Não |
Move o(s) objeto(s) original(is) colocando o original no local indicado pelo primeiro clique e colocando as cópias em distâncias iguais entre si ao longo do vetor criado pelos dois cliques |
Mover |
> 1 |
Sim |
Cria cópias do(s) objeto(s) original(is) colocando a primeira cópia no local indicado pelo segundo clique e colocando as cópias em distâncias iguais entre si ao longo do vetor criado pelos dois cliques |
Distribuir |
> 1 |
Não |
Move o(s) objeto(s) original(is) colocando o original no local indicado pelo primeiro clique e distribuindo as cópias entre os dois locais indicados pelos dois cliques e ao longo do vetor criado pelos dois pontos |
Distribuir |
> 1 |
Sim |
Cria cópias do(s) objeto(s) original(is) distribuindo as cópias entre os dois locais indicados pelos cliques e ao longo do vetor criado pelos dois pontos |

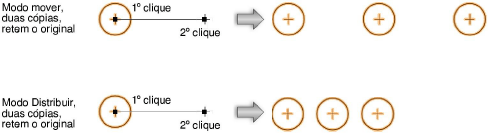

4. Clique uma vez (em qualquer lugar do desenho) para indicar o ponto inicial do vetor, e clique novamente para indicar o ponto final do vetor. As cópias serão colocadas na direção do vetor na distância indicada pelos dois cliques e ao longo da linha definida pelos dois pontos.

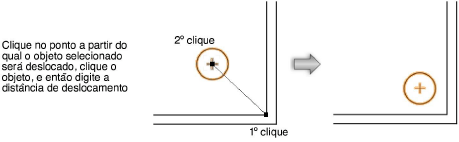

Modo de Ponto por Referência pode operar de duas formas; o primeiro clique pode tanto indicar o objeto a ser movido como o ponto de referência a partir do qual o objeto será deslocado.
Para mover objetos selecionados usando um ponto de referência:
1. Selecione o(s) objeto(s) a mover.
2. Clique a ferramenta Mover por Pontos na Paleta de Ferramentas Básicas.
Para alterar os objetos selecionados, pressione e segure a tecla Alt (Windows) ou a tecla Cmd (Mac) enquanto você seleciona a telca Shift ou clique e arraste para selecionar os objetos. A ferramenta Seleção é ativada no modo transparente enquanto a tecla Alt ou Cmd é pressionado.
3. Selecione o modo Ponto de Referência a partir da Barra de Ferramentas.
4. Clique para indicar tanto o ponto de referência, ou para selecionar um ponto no objeto selecionado.
A janela Definir Deslocamento abrirá.
5. A distância de deslocamento atual entre dois pontos clicados. Defina a distância desejada.
6. Selecione se o primeiro clique efetuado foi um ponto de referência ou um ponto no objeto a ser movido.
7. Clique OK. O objeto selecionado é movido conforme especificado, ao longo da linha definida pelos pontos clicados.
8. O ajuste de como o primeiro clique é interpretado permanecerá definido até que seja mudado.
~~~~~~~~~~~~~~~~~~~~~~~~~
