Configurando a exibição do plano de corte de seção para objetos de plug-in

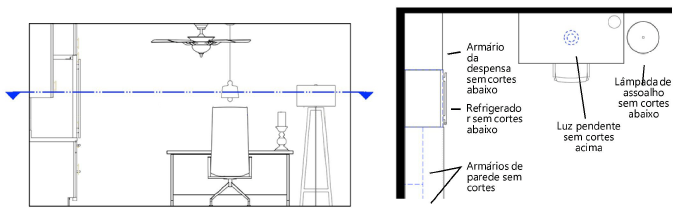

Para objetos como instalações sanitárias, armários e móveis que normalmente são mostrados sem cortes nas viewports de seção, mesmo quando eles cruzam o plano de corte, você pode definir como o objeto de plug-in deve ser exibido quando passar pelo plano de corte: como se fosse cortado pelo plano de corte ou como abaixo/além ou acima/antes do plano de corte.

A exibição do plano de corte de seção também pode ser definida para definições de símbolos na janela de diálogo Criar Símbolo ou na janela de diálogo Opções do Símbolo; veja Criando Definições de Símbolos .

Para definir como o objeto de plug-in é exibido quando cruza um plano de corte da viewport de seção:

1. Dependendo de você estar configurando a exibição do plano de corte de seção para um estilo de objeto de plug-in ou um exemplar de objeto de plug-in, clique com o botão direito do mouse no recurso ou objeto e selecione Opções de Estilo Objeto Plug-in ou Opções de Objeto Plug-in no menu contextual.

A janela de diálogo Opções de Estilo Objeto Plug-in ou a janela de diálogo Opções de Objeto Plug-in é aberta.

2. Se você estiver configurando a exibição para o estilo do objeto de plug-in, defina se os parâmetros serão definidos por estilo ou por exemplar (consulte Conceito: Criando Estilos de Objeto Plug-in). Se você estiver configurando a exibição para um exemplar, verifique as configurações por estilo/exemplar para confirmar que você pode definir a exibição para este exemplar; no entanto, a configuração por estilo/exemplar só pode ser estabelecida na janela de diálogo Opções de Estilo Objeto Plug-in.

Parâmetro

Descrição

Parâmetros dos componentes 2D

Para definir os parâmetros para componentes 2D, consulte Criando componentes 2D para definições desímbolos e objetos plug-in.

Plano de Corte de Secção Horizontal/Vertical

(Requer Design Series)

Defina como o objeto de plug-in é exibido quando cruza o plano de corte nas viewports de seção horizontal e vertical.

● Ver como recortar quando recortar na viewport: O objeto é exibido como recortado, onde passa pelo plano de recorte da viewport.

● Mostrar sem Corte abaixo/além quando Selecionado no Viewport: O objeto é exibido sem cortes, como se estivesse localizado abaixo/além do plano de corte.

● Mostrar sem Corte acima/antes quando Selecionado no Viewport: O objeto é exibido sem cortes, como se estivesse localizado acima/antes do plano de corte.

Essa configuração pode ser substituída por objetos individuais em uma viewport de seção; veja Visualização Individual de Objetos 3D em viewports de secção.
