Ajustando a vista da câmera Renderworks

As configurações de vista da câmera Renderworks podem ser ajustadas em tempo real e os atributos de vista especificados.

1. Clique em Ajuste Fino da Vista da Câmera na paleta Info de Objeto de um objeto de câmera selecionado.

A janela de diálogo Controles da Vista Perspectiva é aberta. Use os botões deslizantes ou insira valores para ajustar as configurações da câmera; as alterações são refletidas automaticamente no desenho. Para visualizar interativamente as alterações à medida que você move os botões deslizantes, renderize no modo de estrutura de aramado ou de apresentação OpenGL.

Para Altura da Câmera, Altura Ponto Observado e Distância da Câmera, o alcance do botão deslizante é proporcional ao valor exibido. Para expandir o intervalo do botão deslizante, insira um valor maior.

Parâmetro	Descrição
Altura da Câmera	Move a câmera na vertical
Altura Ponto Observado	Define a altura do ponto de observação, o que inclina efetivamente a câmera na vertical
Deslocam. da Câmera	Desloca a câmera, girando-a sobre seu eixo dentro de uma faixa de +/- 20 graus, como se estivesse em um tripé
Movimento Esq./Dir.	Rotaciona a câmera sobre o ponto de observação, dentro de uma faixa de +/- 20 graus
Distância da Câmera	Move a câmera na direção ou fora do ponto de referência
Distância Focal (zoom)	Atua como uma lente de zoom; define a distância focal da lente de 10 a 200 mm e altera o ângulo do campo de visão
Perspectiva	Aumenta ou diminui o efeito da perspectiva, fazendo com que as linhas da perspectiva desapareçam mais ou menos acentuadamente em relação ao ponto de observação; funciona de maneira mais eficaz quando o ponto de observação está no centro da cena ou do objeto que está sendo visualizado
Proporção do Quadro	Define o aspecto da janela de corte em perspectiva; use em conjunto com o Tamanho do Quadro para obter o tamanho de janela desejado
Tamanho do Quadro	Define a escala da janela de corte em perspectiva; use em conjunto com a Proporção do Quadro para obter o tamanho de janela desejado
Modo de Apresentação	Seleciona um modo de apresentação para a visualização da câmera 3D

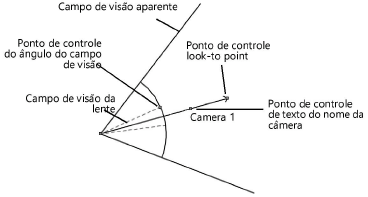

2. Um objeto de câmera pode ser copiado para inserir vistas adicionais da câmera. Além disso, os atributos de visualização da câmera 2D podem ser definidos por cores principais e de fundo de traço e preenchimento na paleta Atributos. Os pontos de controle ajustam o ângulo do campo de visão, o ponto de vista e a localização do nome da câmera.

A divergência entre o ângulo aparente do campo de visão e o ângulo do campo de visão da lente aumenta à medida que aumenta a diferença entre a câmera e a altura da vista. Quando a câmera e as alturas da aparência são iguais, a linha do ângulo do campo de visão da lente (linha meio tom tracejada por padrão) não fica visível.

Atributo de cor de preenchimento/traço	Parâmetro
Principal de preenchimento	Define a cor do ângulo de visão quando a altura da câmera é maior que a altura da vista
Fundo de preenchimento	Define a cor do texto para o nome da câmera
Principal de traço	Define a cor da linha de visualização que conecta a câmera ao ponto de observação, bem como a cor da representação da câmera 3D
Fundo de traço	Define a cor das linhas do ângulo de visão
