Junção em Y
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Junção em T
|
Junção de Paredes
|
Paredes / AEC |
Alt + J (Windows) Option + J (Mac) |
As junções de parede Y não são criadas automaticamente quando você usa a preferência Junção Automática de Paredes. (Veja Vectorworks preferences: Edit pane para obter informações sobre Paredes com junção automática.) Em vez disso, use o modo Junção em T para criar junções de parede em Y.

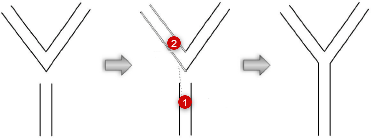

Para criar uma junção de parede Y de três segmentos de parede:
Clique na ferramenta e no modo.
Como alternativa, clique com o botão direito do mouse na primeira parede para juntar e selecione Juntar no menu contextual.
Selecione o segmento de parede que deve alterar o comprimento para se apoiar nos dois segmentos de parede unidos anteriormente.
Selecione um dos dois segmentos de parede para juntar.
Os segmentos da parede são unidos.
