Adicionando um vértice na parede
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Adicionar Vértice em Paredes 3D
|
Editar Parede
|
Paredes / AEC |
Para adicionar um vértice na parede:
Em uma vista 3D, selecione a parede que requer um pico (vértice).
Clique na ferramenta e no modo.

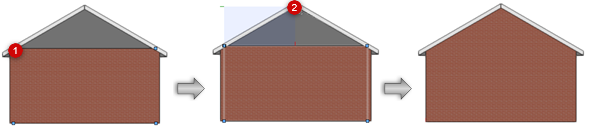

Clique em uma alça de canto ou em um vértice existente e mova o cursor para o local do vértice a ser adicionado.
Clique para colocar o vértice.
Clique em uma alça de canto e clique novamente para adicionar um vértice.
Use o comando Ajustar Paredes a Objetos para ajustar automaticamente as paredes à geometria selecionada (é necessário o Vectorworks Architect ou o Landmark).
Para remodelar uma parede curva para corresponder a uma superfície plana, use o comando Subtrair Sólidos ou Interseccionar Sólidos com um objeto que corresponda ao plano do telhado.
