Escondendo componentes da parede
|
Comando |
Caminho |
|
Ajustes do Documento |
Arquivo > Ajustes do Documento |

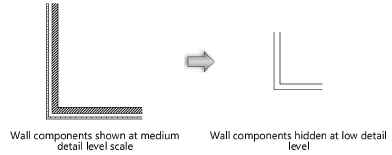

A preferência Visualizar Níveis de Detalhes em Camadas de Projeto impede que os componentes da parede sejam desenhados em um fator de escala de camada predefinido ou abaixo dele, criando um desenho mais limpo em escalas menores.
Para Esconder Componentes da Parede:
Selecionar o comando.
A janela de diálogo Preferências do Documento é aberta.
Na aba Visualização, selecione Visualizar Níveis de Detalhes em Camadas de Projeto. Digite os fatores de escala nos campos de escala. Os componentes da parede são exibidos automaticamente em níveis médios e altos de detalhes e não são exibidos na configuração baixa. Veja Document preferences: Display tab.
