Criando Viewport de Detalhe
|
Comando |
Caminho |
|
Criar Viewport de Detalhe |
Visualizar Menu contextual |
O comando Criar Viewport de Detalhe cria um viewport de camada de folha cortada que mostra uma vista de detalhes de qualquer parte de um desenho. Um viewport de detalhes pode ser criado a partir de uma camada de projeto, de um outro viewport de camada de folha ou de um viewport de seção.
A viewport e sua chamada de detalhe associada estão vinculadas, para facilitar a navegação entre as camadas. Se o marcador de indicação de detalhe for movido ou remodelado, o viewport de detalhe será atualizado de acordo. O marcador de chamada de detalhe também pode ser definido para atualizar automaticamente se a viewport de detalhes for renumerada ou movida para outra camada.
Para criar um viewport de detalhe:

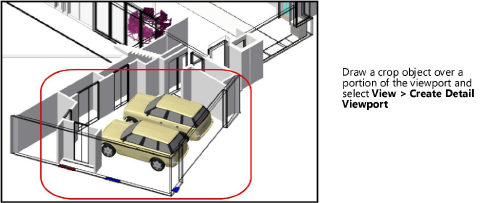

Crie um destaque de detalhes ou um objeto de recorte simples (como um círculo ou retângulo) em uma camada de projeto, em uma janela de camada de folha ou dentro de um grupo de anotações de janela. Veja Criando marcações de detalhe.
Selecione o objeto de recorte 2D e, em seguida, selecione o comando.
Como alternativa, clique com o botão direito na chamada de detalhe e selecione o comando no menu de contexto ou clique em Criar janela de Viewport de Detalhe na paleta Info de Objeto.
A janela de diálogo Criar Viewport de Detalhe abrirá. As opções disponíveis variam de acordo com a localização do destaque de detalhes ou do objeto de recorte (camada de projeto, viewport ou janela de seção).
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Nome do Estilo |
No Seletor de Recursos, clique duas vezes em um recurso para ativá-lo ou clique em "Sem estilo". Se um objeto com estilo for convertido para sem estilo, os valores atuais serão mantidos, mas todos os parâmetros serão definidos como "Por Instância" para permitir edição. |
|
Por estilo/instância |
Um gráfico indica se cada parâmetro que pode ser definido pelo estilo da viewport está definido como Por Estilo e recebe um valor fixo ou se está definido como Por Instância e pode ser editado na janela de diálogo. Um estilo pode ter uma combinação de ambas as configurações, para equilibrar a necessidade de consistência e flexibilidade.Alguns parâmetros devem ser definidos por instância e não estão sujeitos a essas configurações. As configurações de Por estilo/Instância são estabelecidas pelo estilo e não podem ser alteradas nessa janela de diálogo.
Para editar o estilo, veja Criando e editando estilos de viewport; A edição do estilo modifica todos os viewports no arquivo que usam esse estilo. |
|
Configurações Gerais |
|
|
Nomear Viewport como No. Desenho/No. Folha |
Selecione esta opção para definir automaticamente o Nome do Viewport como uma combinação do Número do Desenho e o nome da camada da folha. Desmarque esta opção para inserir um Nome do Viewport personalizado. |
|
Nome do Viewport |
Se Nomear Viewport como No. Desenho/No. Folha não estiver selecionado, digite um nome descritivo para o viewport. Esse nome é exibido no viewport na paleta Navegação e na janela de diálogo Organização. O nome deve ser único no documento. |
|
Criar na Camada |
Selecione a camada de folha na qual o viewport será criado ou selecione Nova Camada de Folha para criar uma camada de folha a receber o viewport. Se não houver camadas de folha presentes e uma nova não for criada agora, você será solicitado a criar uma camada de folha depois de clicar em Ok. |
|
Usar refer de desenho |
Cria uma refer de desenho no espaço de anotação da viewport; selecione o estilo no Seletor de recursos |
|
Número do Desenho |
O próximo número de desenho sequencial disponível na camada de folha selecionada é padronizado automaticamente. Esse número é exibido na refer de desenho associada a este viewport, bem como no indicador de detalhe. O número deve ser único nesta camada de folha. |
|
Título do Desenho |
Especifica um título descritivo para o viewport, com até 63 caracteres. O título é exibido para objetos de anotação no viewport. |
|
Camadas |
Especifica quais camadas de projeto devem ficar visíveis no viewport; veja Colunas de Visibilidade. Ao editar as propriedades da viewport ou criar/editar um estilo de viewport, permite alterações em algumas das propriedades da camada na viewport; veja Alterar as propriedades da camada da camada de folha ou viewports da camada de projeto. |
|
Classes |
Especifica quais classes devem ficar visíveis no viewport; veja Colunas de Visibilidade.Ao editar as propriedades da viewport ou criar/editar um estilo de viewport, permite alterações em algumas das propriedades de classe na viewport, incluindo alterações nas propriedades de objetos de anotação ou corte. As visibilidades de classe podem ser substituídas para um viewport selecionada; Veja Alterar as propriedades de classe da camada de folha ou viewports da camada de projeto. |
|
Escala |
Especifica a escala do viewport em relação à página; Selecione uma escala predefinida ou escolha Personalizado e digite um valor de Escala personalizada. |
|
Nível de Detalhe |
Selecione o nível de detalhe a usar para mostrar símbolos e objetos plug-in no viewport; Veja Personalização de níveis de detalhe para componentes 2D e 3D de definições de símbolo e objetos de plug-in. Os componentes de parede, laje e telhado são exibidos nas configurações Média e Alta. |
|
Mostrar Objetos Planos |
Exibe objetos planos 2D para todas as configurações do viewport; quando desmarcada esta opção, os objetos planos 2D são exibidos apenas na vista Topo/Planta |
|
Exibir extensões além do Plano de Corte |
Disponível se o viewport de detalhe estiver sendo criado a partir de um viewport de seção; exibe objetos além do plano de corte de seção |
|
Mostrar Componentes 2D |
Exibe componentes 2D (quando disponíveis) para símbolos e objetos de plug-in posicionados normais à vista; Veja Conceito: Criando componentes 2D para definições de símbolo e objetos de plug-in. Quando o objeto não possui um componente 2D para a visualização, o componente 3D é exibido. Isso se aplica apenas aos viewports com apresentação Linhas Escondidas e definido com uma vista 3D na projeção ortogonal. Se o viewport de detalhe estiver sendo criado a partir de um viewport de seção da camada de projeto com Mostrar como Viewport Plano desmarcada, o viewport exibirá componentes 2D apenas nos gráficos de corte. |
|
Configurações de visualização |
|
|
Apresentação de Fundo |
Disponível se o viewport de detalhe estiver sendo criado a partir de um viewport; alguns modos habilitam o botão Configurações de Apresentação, para especificar os parâmetros de apresentação a usar |
|
Configurações de Fundo de Apresentação |
Disponível se o viewport de detalhe estiver sendo criado a partir de um viewport e o modo Apresentação selecionado exigir que os parâmetros sejam definidos. Veja o seguinte: Configurações sombreadas: Opções de Sombreado Opções de Renderworks Personalizado: Opções do Renderworks Opções de Renderworks Artístico: Opções de RenderWorks Artístico Opções de Linhas Escondidas, Linha Escondidas Tracejadas e Sombreamento Sólido Final: Opções de Apresentação com Linhas Ajustes de Sketch: Aplicando estilos de esboço a viewports |
|
Mostrar Preenchimento 2D |
Quando Apresentação estiver definido como Linhas Escondidas ou Linhas Escondidas Tracejadas, esta opção exibe preenchimentos 2D para objetos planos e componentes 2D; Veja Preenchimento |
|
Fundo RW |
Disponível se a viewport de detalhes está sendo criada a partir de uma viewport e oRenderização de fundo modo é um modo Renderworks. Se um estilo Renderworks for selecionado, mas nenhuma opção de fundo RW estiver disponível, o fundo será controlado pelo estilo; Veja Estilos de Renderworks. |
|
Ajustes de Indicação de Detalhe |
|
|
Estilo de chamada de detalhes |
selecione o estilo no Seletor de recursos |
|
Auto Coordenar |
Utiliza o Número do Desenho, Título do Desenho e Número da Folha da viewport no marcador do destaque de detalhes e atualiza automaticamente se a janela for renumerada ou movida para outra camada. Desmarque para inserir essas informações manualmente. |
|
Número do Desenho/Título do Desenho/Número da Folha |
Identifica a viewport à qual o marcador de texto explicativo faz referência. Se a Coordenação Automática estiver desmarcada, insira as informações manualmente. Caso contrário, as informações da janela de viewport vinculada são usadas. |

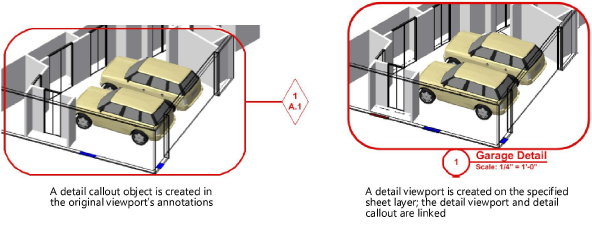

A camada de folha especificada é ativada e o viewport de detalhe é colocado no centro da folha. Além disso, o objeto de corte original é convertido em um objeto de indicador de detalhe.
Opcionalmente, crie um recurso de estilo a partir de um objeto sem estilo; Veja Criando e editando estilos de viewport.
Você pode criar instâncias adicionais da chamada em outras camadas de projeto ou nas anotações de outros viewports, se necessário. Veja Instâncias da Indicação do Detalhe.
Para excluir um viewport de detalhe e seus marcadores de indicação de detalhes associados, exclua o viewport.
