Criando objetos 3D a partir de objetos 2D
|
Comando |
Workspace: Caminho |
|
Create 3D Object from 2D |
Design Suite, Architect: AEC > Machine Design Landmark: Landmark > Machine Design Spotlight: Spotlight > Machine Design |

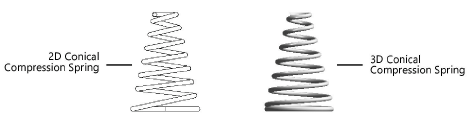

O comando Create 3D Object from 2D insere uma versão 3D de um objeto 2D no desenho.
A engrenagem cilíndrica, sem-fim, coroa e polia são convertidas em um objeto 3D e um objeto de cubo 3D.
Este comando cria o equivalente 3D de um objeto 2D selecionado.Se um objeto 2D sem equivalente 3D for selecionado, um bipe soará, um aviso indicará que o objeto não pode ser convertido e o objeto será desselecionado.
|
Objetos 2D convertíveis em objetos 3D |
|
|
|
Acorn nut (Porca castelo) - Polegadas Angle (Ângulo) - AISC Polegadas e Milímetros, BSI, JIS, ANZ, DIN Ball bearing (Rolamento de esferas) Bearing lock nut (Porca de travamento de rolamento) Bevel gears (Engrenagens cônicas) Bulb flat (Chanfro plano) - BSI, JIS, DIN Carriage bolt (Parafuso de carruagem) - Polegadas, Milímetros Channel (U perfil) - AISC Polegadas and Milímetros, JIS, ANZ, DIN Clevis pin (Pino de olhal) - Polegadas, Milímetros, DIN, ISO Compression spring - 1 and 2 (Mola de compressão) Conical compression spring (Mola de compressão cônica) Cotter pin (Cavilha) - Polegadas Die spring - Mola de estampagem Dowel pin (Pino cilíndrico) - Polegadas Extension spring - Front, End (Mola de extensão) Eye bolt (Parafuso com olhal) Flanged bearing - 2 and 4 hole (Rolamento flangeado com 2 ou 4 furos) Hole - drilled (Furo - Broqueado) Hole - tapped (Furo - Roscado) - Polegadas, Milímetros I-Beam (Viga I) - AISC Polegadas and Milímetros, BSI, JIS, ANZ, DIN) J-Bolt (Parafuso J) - Polegadas, Milímetros Key (Chaveta) Knurled thumb nut (Porca borboleta estriada) - Polegadas, DIN Lag screw (Parafuso Lag) - Polegadas, Milímetros |
Lock washer (Arruela de segurança) - Polegadas, Milímetros, DIN, ISO Needle bearing (Rolamento de agulha) Nut (Porca) - Polegadas, Milímetros, DIN, ISO Parallel pin (Pino cilíndrico paralelo) - DIN Pillow block bearing (Mancal de descanso) Plain washer (Arruela lisa) - Polegadas, Milímetros, DIN, ISO Pulley * (Polias) Rectangular tubing (Tubulação retangular) - AISC Polegadas and Milímetros, BSI, JIS, ANZ, DIN Retaining ring (Anel de retenção) - Polegadas, DIN Retaining washer (Arruela de retenção) - DIN Rivet - large (Rebite - grande) - Polegadas Rivet - small (Rebite - pequeno) - Polegadas Rivet (Rebite) (DIN) Roller bearing (Rolamento de rolo) Roller chain - circular (Corrente de rolo - circular) Roller chain - linear (Corrente de rolo - linear) Roller chain - offset link (Corrente de rolo - elo excêntrico) Round tubing (Tubulação redonda) - AISC Inch and Milímetros, BSI, JIS, ANZ, DIN Screw and nut (Parafuso e porca) - Inch, Milímetros, DIN, ISO Set screw (Parafuso prisioneiro) - Inch, Milímetros, DIN, ISO Shaft (Eixo ) Sheet metal screw (Parafuso para chapa) - Inch, Milímetros |
Shoulder screw (Parafuso de encosto) - Inch, Milímetros, DIN, ISO Sprocket * (Coroa dentada) Spur gear * (Engrenagem reta ) Spur gear rack (Cremalheira de engrenagem reta) Square tubing (Tubulação quadrada) - AISC Inch and Milímetros, BSI, JIS, ANZ, DIN Swing bolt (Parafuso articulado) Swing eye bolt (Parafuso olhal articulado) Taper pin (Pino cônico) - Inch, DIN Tapered roller bearing (Rolamento de rolo cônico) T-bolt (Parafuso T) Tee (Peça T)- AISC Inch and Milímetros, BSI, JIS, DIN Thrust bearing (Rolamento axial) Thumb screw (Parafuso de orelha) - Inch Torsion spring - Front, End (Mola de torção - Frontal, Final) Tubular rivet (Rebite tubular) - DIN U-bolt (Grampo U) Wide flange (Viga H ou Flange Largo) - AISC Inch and Milímetros, BSI, JIS, ANZ, DIN Wing nut (Porca borboleta) - DIN Wing nut type A, B, C, D (Porca borboleta tipo A, B, C, D) - Inch Woodruff key (Chaveta Woodruff) Wood screw (Parafuso para madeira) Worm (Eixo sem-fim) Worm gear * (Engrenagem Sem-fim) Z-Section (Perfil Z) |
Para criar um objeto 3D a partir do objeto 2D:
Selecione objeto 2D.Vários objetos 2D podem ser selecionados simultaneamente.
Selecione o comando.
O objeto 3D é criado com os mesmos parâmetros do objeto 2D.
