Workflow: Criando rampas curvas
Nível de dificuldade:Iniciante
Você pode criar rampas curvas simples desenhando paredes curvas e ajustando sua altura com a ferramenta Editar Parede.
|
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Parede
|
Paredes / AEC |
9 |
Para criar uma rampa curva:
Clique na ferramenta e, em seguida, clique no modo de linha de controle (veja Desenhando Paredes) e no modo de criação de arco (veja Criando Arcos).
O exemplo abaixo usa o modo Linha de Controle pela Direita e o modo Pela Tangente.

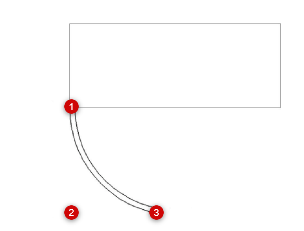

Clique para começar a desenhar a parede que servirá como base da rampa.
Dependendo do modo de criação do arco, clique uma ou duas vezes para finalizar a parede.

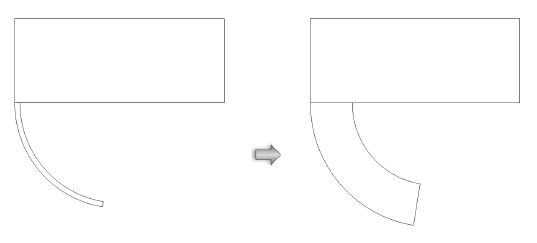

Na paleta Info de Objeto da parede, defina a Altura desejada (para o topo da rampa) e a Espessura (para a largura da rampa). Ajuste a posição da parede conforme necessário com a ferramenta Seleção.
Em uma vista 3D, clique na ferramenta Editar Parede no conjunto de ferramentas Construção de Envoltória e clique no modo Remodelar Paredes 3D.
Remodelar alças de exibição ao longo da parede.

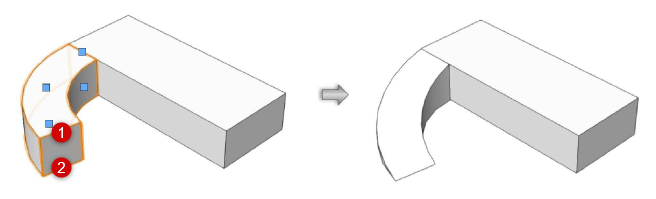

Identifique qual extremidade da parede será a parte inferior da rampa. Clique na alça de remodelação na parte superior desta extremidade da parede e arraste-a para a altura inferior. Veja Mudando a altura da parede.
Clique novamente para concluir a rampa.
