Criando espaços a partir de polilinhas
|
Comando |
Workspace: Caminho |
|
Criar Espaços a partir de Polígonos |
Design Suite, Architect: AEC > Space Planning Landmark: Landmark > Space Planning Spotlight: Adicionar comando ao workspace (veja Customizando Workspaces) |

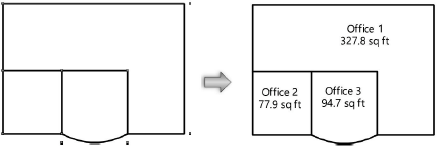

Na fase inicial de um projeto, pode ser mais fácil trabalhar com polilinhas em vez de espaços. Use os comandos de edição de superfície no menu Modificar (Adicionar superfície, Cortar superfície, Intersectar superfície, Combinar na superfície) para modificar as polilinhas e criar as formas desejadas.Uma vez que as formas das polilinhas estejam finalizadas, converta-as em espaços para aproveitar os recursos adicionais que os objetos de espaço oferecem, como cálculos de área, acabamentos de ambiente e assim por diante.
Para converter polilinhas em espaços:
Na paleta Atributos, defina os atributos 2D para os espaços (preenchimento, caneta, opacidade e espessura da linha).
Clique na ferramenta Espaço e, na barra de ferramentas, clique em Preferências. Definir os parâmetros padrão para os objetos de espaço.
Selecione as polilinhas para converter em espaços. Este comando também converte retângulos, retângulos arredondados, polígonos, arcos, círculos e elipses em espaços.
Selecione o comando. Os itens selecionados são convertidos em espaços.
Outra opção é desenhar uma polilinha e, em seguida, selecionar o comando Criar objetos a partir de formas (veja Criando Polilinhas e Creating a stacking diagram).
