Criação de Espaços a partir de Paredes
|
Comando |
Workspace: Caminho |
|
Criar Espaços a partir de Paredes |
Design Suite, Architect: AEC > Space Planning Landmark: Landmark > Space Planning Spotlight: Adicionar comando ao workspace (veja Customizando Workspaces) |
Para criar plantas baixas, primeiro crie paredes e, em seguida, crie espaços automaticamente para determinar a área de cada cômodo ou a área bruta definida pelo perímetro da parede.
Para criar espaços a partir de paredes:

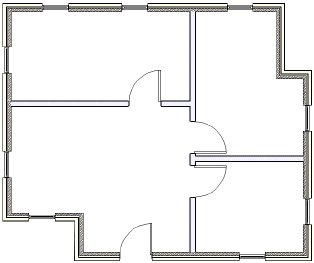

Crie as paredes e certifique-se de que estejam bem unidas.
Na paleta Atributos, defina os atributos 2D para os espaços (preenchimento, caneta, opacidade e espessura da linha).
Clique na ferramenta Espaço e, na barra de ferramentas, clique em Preferências. Definir os parâmetros padrão para os objetos de espaço.
Selecione o comando.
A janela de diálogo Criar Espaços a partir de Paredes é aberta. Especifique como criar os espaços, a área mínima para a criação de espaços e a sua localização.
Clique para exibir/ocultar os parâmetros.Clique para exibir/ocultar os parâmetros.
|
Parâmetro |
Descrição |
|
Criar Espaços de Compartimento |
Cria objetos de espaço para cada cômodo definido pelas paredes na camada de origem. |
|
Criar Área Bruta do Pavimento: |
Cria um único objeto de espaço equivalente a todo o contorno externo das paredes na camada de origem. |
|
Camada Fonte |
Especifica a camada que contém as paredes |
|
Camada Destino |
Indica a camada na qual criar os espaços |
|
Área Mínima |
Especifica o limite mínimo para criar um espaço; Espaços serão criados somente para áreas acima desse valor. |
|
Criar Espaços Somente a partir de Paredes Selecionadas |
Cria espaços somente a partir de paredes selecionadas; desmarque para criar espaços a partir de todas as paredes na camada de origem |

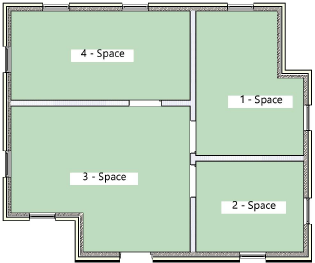

Os espaços são criados para todas as áreas delimitadas por paredes, ou para a área bruta definida pelo perímetro das paredes. As informações de nome padrão da sala estão definidas e devem ser editadas para concluir a planta baixa.
Após a criação dos espaços, as paredes originais ainda poderão ser modificadas. Para atualizar os espaços de acordo com as novas paredes, selecione o comando novamente. Os espaços existentes são redimensionados sem perder nenhum parâmetro de espaço já especificado.
Se os espaços originais não foram desenhados de forma perfeitamente reta, selecione o comando com a opção Retificar Paredes. Agora que as paredes estão retas, selecione o comando novamente para retificar os espaços.
