Extraindo Geometria
|
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Extrair
|
Modelagem 3D |
Shift + L |
A ferramenta Extrair permite extrair geometria a partir da aresta ou superfície de uma superfície NURBS ou objeto sólido, mantendo o original intacto. A geometria extraída pode ser usada para encaixar ou para outras operações de superfície.
|
Modo |
Descrição |
|
Marca de verificação
|
Executa a operação |
|
Extrair Pontos
|
Extrai um loci 3D a partir das bordas de uma superfície NURBS ou objeto sólido. Os loci 3D são posicionados no início, fim e pontos médios das bordas selecionadas. Para bordas circulares, um locus 3D é criado no centro do círculo. |
|
Extrair Curva
|
Extrai uma curva NURBS da borda de um objeto sólido |
|
Extrair Curva Isoparamétrica
|

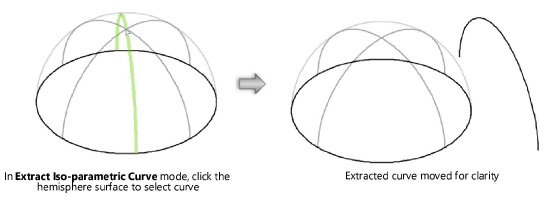

Extrai uma curva isoparamétrica da superfície de uma objeto sólido |
|
Extrair Superfície
|
Extrai uma superfície NURBS a partir da face de um sólido |
|
Preferencias
|
Fornece opções para extrair entidades tangentes, faces, ou todas as entidades; os itens específicos extraídos dependem de que modo está selecionado. Estas opções não tem efeito no modo Extrair Curvas Isoparamétricas . |
Para extrair geometria a partir da borda ou superfície de uma superfície NURBS ou objeto sólido:
Na visualização desejada, clique na ferramenta e no modo.
Se o modo Extrair Curva Isoparamétrica for selecionado, pule o passo 4. Para todos os outros modos, clique em Preferências.
A janela Preferências de Extrair irá aparecer; especifique os parâmetros desejados.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Selecionar Entidades Tangentes |

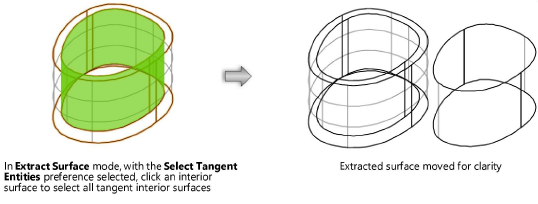

No modo Extrair Ponto ou Extrair Curva, esta opção irá extrair loci ou curvas a partir de bordas tangencialmente conectadas no objeto selecionado; caso o modo Extrair Superfície esteja selecionado, irá extrair superfícies a partir das faces tangencialmente conectadas do objeto selecionado |
|
Selecionar Faces |
No modo Extrair Ponto ou Extrair Curva , esta opção irá extrair loci ou curvas a partir de todas as bordas do objeto selecionado |
|
Selecionar Todas Entidades |
No modo Extrair Ponto ou Extrair Curva, esta opção irá extrair loci ou curvas a partir de todas as bordas do objeto selecionado; no modo Extrair Superfície, irá extrair superfícies a partir de todas as faces do objeto selecionado |
|
Criar Objetos Planos |
No modo Extrair Superfície, permite criar objetos planos a partir de faces extraindo a geometria de uma face plana. Por exemplo: você pode criar uma polilinha extraindo a face de uma parede. A polilinha pode então ter uma hachura aplicada para simular a aparência do tijolo em vistas 3D.
Outra maneira de criar objetos planos a partir de faces é com o modo Limite interna da ferramenta Polígono 2D. |
Selecione as bordas ou superfícies a partir da geometria que será extraída. Segure a tecla Shift para selecionar várias faces e bordas. Para selecionar faces escondidas, pressione a tecla Alt (Windows) ou a tecla Option (Macintosh).
Veja Selecionando as Bordas e Faces de um Sólido para obter informações sobre como selecionar superfícies.
Pressione Enter (Windows) ou Return (Macintosh) ou clique no botão Executar da Barra de Ferramentas para extrair o loci 3D, curvas ou superfícies.
Para editar grupos extraídos, selecione Modificar > Desagrupar.
