Gerando Superfícies Loft sem Guias
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Loft Sem Guias
|
Superfície Loft
|
Modelagem 3D |
Shift + K |
Para criar uma superfície Loft a partir de duas ou mais secções:
Clicar em ferramenta e modo.
Clique em cada seção. O cursor irá mudar para uma seta sempre que você estiver sobre uma seção válida. O vértice mais próximo do ponto clicado será o ponto selecionado para passagem da superfície.

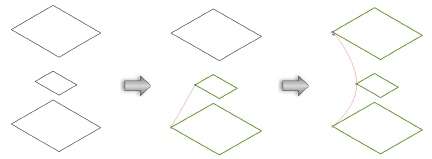

Ao selecionar cada seção, o alinhamento da curva proposto aparece em vermelho.
As seções transversais são criadas usando curvas NURBS que não precisam ter a mesma forma ou ser planas. Todas as curvas NURBS devem ser objetos fechados ou abertos, não uma mistura dos dois. É possível utilizar loci 3D para definir a forma de um loft, mas eles devem estar posicionados nas pontas do loft.
Uma vez todas as curvas tenham sido selecionadas, pressione Enter (Windows) ou Return (Mac) ou ainda, clique o botão Executar na Barra de Ferramentas.
A janela de diálogo Criar Superfície Loft irá abrir. Defina os ajustes desejados para a criação da superfície (veja.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Selecionar Curva |
Seleciona a curva de secção transversal anterior ou seguinte. Inverter altera a direção da curva para torcer ou desenroscar a superfície do loft. |
|
Inverter |
Clique para inverter a direção. |
|
Selecionar Alinhamento pelo Ponto |
Use para avançar ou retroceder a seleção do ponto na curva ativa. Se a seção não possuir nenhum vértice os controles ficarão desativados. |
|
Selecionar Alinhamento por Porcentagem |
Seleciona pontos ao longo de uma seção transversal geometricamente contínua (como um círculo) por uma porcentagem especificada ou ajustando o controle deslizante |
|
Regrado |
Irá gerar uma superfície com segmentos lineares (planos) entre cada seção
|
|
Fechada |

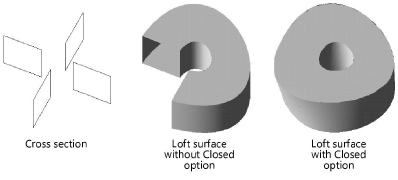

Criar uma superfície de loft que se fecha sobre si mesma. Como o ponto inicial não pode ser selecionado como o ponto final de um loft, a opção Fechada conclui automaticamente a conexão.
|
|
Criar Sólido |
Criará uma superfície Loft com os extremos fechados; deselecione para criar um grupo de superfícies NURBS ao invés de um sólido qualquer
|
|
Manter Curvas |
Retém as curvas de seções após a superfície Loft ter sido gerada. |
|
Preview |
Clique para visualizar um preview da superfície Loft que será será gerada com os parâmetros selecionados. |
