Criando uma Superfície de Cobertura
|
Comando |
Caminho |
|
Criar Superfície de Cobertura |
Modelar > 3D Power Pack |

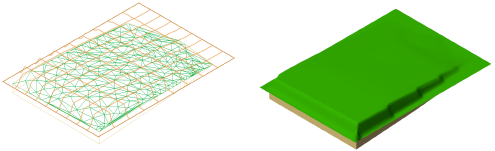

Você pode criar automaticamente uma superfície NURBS retangular, superfície de cobertura, até um valor Z plano específico. Isso é útil para a representação de superfícies, incluindo cortinas, toalhas de mesa, embalagens de produtos, e (com Vectorworks Architect ou Landmark) modelos de lugar.
Para criar uma superfície de cobertura:
Selecione um ou mais objetos a serem cobertos pela superfície.
Selecionar o comando.
A janela Criar Superfície de Cobertura se abrirá.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Número de Pontos |
Define a quantidade de pontos de controle da superfície de cobertura que será gerada; quanto maior este valor, mais a superfície de cobertura será parecida com o objeto que a gerou. |
|
Direção U |
Digite o número de pontos a criar na direção U da superfície de cobertura; deve possuir pelo menos 3 pontos. |
|
Direção V |
Digite o número de pontos a criar na direção V da superfície de cobertura; deve possuir pelo menos 3 pontos. |
|
Z do Plano Base |
Defina o nível base da superfície do cobertura (até onde a parte inferior do cobertura vai), que deve ser mais baixo que a coordenada Z mais alta do objeto. |
