Criando objetos a partir de formas
|
Comando |
Espaço de trabalho: Caminho |
|
Criar Objetos a Partir de Formas |
Design Suite, Architect: AEC Landmark: Landmark Spotlight: Modificar Menu contextual |

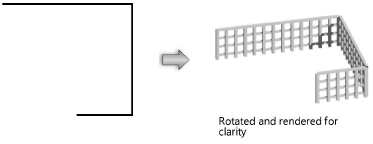

O comando Gerar Objetos desde Formas usa uma polilinha ou forma existente como caminho para criar uma variedade de objetos. Além dos objetos padrão do Vectorworks, o comando Gerar Objetos desde Formas suporta objetos de caminho personalizados (objetos de plug-in de caminho personalizado com uma extensão .vso). Para detalhes, veja Creating custom path objects.
Paredes criadas com o comando Gerar Objetos desde Formas usam as configurações atuais ativadas pela ferramenta Parede e as lajes usam as configurações atuais da ferramenta Laje.
Para criar um modificador de terreno específico, como um bloco ou bloco com borda de retenção, selecione Modificador de Terreno (é necessário o Vectorworks Architect ou Landmark) e especifique o tipo de modificador de site na lista Configuração da janela de diálogo Propriedades do Objeto .
Para criar um objeto a partir de uma forma:
Desenhe uma polilinha ou selecione uma forma existente, como uma linha, retângulo, oval, polígono, arco/círculo, retângulo arredondado, polilinha ou polígono 3D que represente o caminho para a criação do objeto.
Com o item selecionado, selecione o comando.
A janela de diálogo Gerar Objetos desde Formas é aberta.
Selecione o tipo de objeto e os parâmetros de criação.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Tipo de objeto |
Selecione o tipo de objeto a ser criado com base no caminho da forma; os parâmetros disponíveis variam de acordo com o tipo de objeto selecionado |
|
Deslocamento |
Para grades de proteção, corrimãos, paredes de paisagens, alguns tipos de estradas e paredes, selecione se deseja deslocar o objeto para a esquerda, direita ou centralizado na forma; selecione Personalizado para inserir uma distância de deslocamento personalizada |
|
Deslocamento personalizado |
Para guarda-corpo, corrimãos, paredes paisagísticas, alguns tipos de estradas e paredes, especifique a distância de deslocamento personalizada do objeto, se houver |
|
Mostrar Janela de Propriedades |
Selecione para exibir a janela de diálogo Propriedades do Objeto para o tipo de objeto especificado antes de criar o objeto. Isto não se aplica a todos os objetos;em vez disso, são usadas as configurações padrão atuais do objeto.Defina as configurações padrão antes de colocar esses objetos em Criar objetos a partir de formas ou edite-os após a colocação. |
|
Remover Forma Origem |
Selecione para excluir o caminho ou a forma original após desenhar o objeto |
|
Preservar Registros |
Se Remover Forma Origem estiver selecionado, selecione esta opção para aplicar dados de registro da forma de origem ao objeto que será criado |
|
Espaçamento contínuo (Requer Architect ou Landmark) |
Selecione para manter automaticamente o espaçamento contínuo entre as barras verticais de um objeto para o próximo, com base no valor do Espaçamento Vertical para grades de proteção ou corrimãos |
Se Mostrar Janela de Propriedades estiver selecionado, a janela de diálogo de propriedades do objeto para o tipo de objeto especificado será aberta. Digite os parâmetros apropriados.
Se você estiver criando grades de proteção e Espaçamento Contínuo estiver selecionado na janela de diálogo Gerar Objetos desde Formas, digite a distância entre a primeira vertical e o início da forma no campo 1º Espaçamento Vertical da janela de diálogo de propriedades do objeto. Se Espaçamento Contínuo não estiver selecionado, esse valor será aplicado à primeira vertical no início de cada segmento da forma. Digite também o espaçamento a ser mantido entre as barras verticais no campo Espaçamento Vertical da janela de diálogo de propriedades do objeto.
O objeto é criado a partir da forma e seus parâmetros podem ser editados na paleta Info de Objeto.
