Criando Arcos

A ferramentaArco é utilizada para criar arcos circulares de qualquer ângulo. O modo Empurrar/Puxar está disponível imediatamente em vistas 3D para extrudar o arco logo após a sua criação.

A ferramenta Arco e a ferramenta Arco Quadrante compartilham a mesma posição na paleta Ferramentas Básicas. Clique e segure o mouse na ferramenta visível para abrir a lista de Ferramentas pop-out e selecione a ferramenta desejada.

Modo	Descrição
Raio	Define o círculo por seu raio
Arco por 3 Pontos	Define o arco ao clicar em três pontos
Arco Pela Tangente	Define o arco através de uma tangente em uma linha
Centro	Define o arco ao clicar em dois pontos e em um centro
Arco por 2 Pontos e Raio	Define o arco por dois pontos e o raio indicado
Ponto no Arco	Define o arco por dois pontos extremos e outro ponto no arco
Comprimento do Arco	Define o arco pelo comprimento do arco e comprimento de corda
Empurra/Puxa (Somente visualizações 3D)	Faz a extrusão do arco imediatamente após a criação; veja Modo Empurra/Puxa das Ferramentas Planas
Combinar Empurrar/Puxar (disponível com o modo Empurrar/Puxar)	Quando a forma a ser extrudada é desenhada na face de um objeto sólido, combina os dois objetos em uma única adição sólida ou subtração sólida; quando este submodo é desabilitado, a nova extrusão permanece um objeto separado, e o objeto sólido existente permanece inalterado

Arraste o mouse para desenhar o arco ou use a Barra de Dados para digitar o valor do ângulo. Os graus começam no eixo X positivo (no lado Leste), e aumentam em sentido anti-horário. ("Leste” é zero graus; "Norte" é de 90 graus; e "Oeste" é de 180 graus.) Para desenhar um quarto de círculo de parede começando a zero grau e terminando às “6 horas” na posição do relógio, digite -90 (menos 90) graus. Digite 270 para desenhar três quartos de arco de uma círculo.

Para criar uma curva NURBS, desenhe um arco e, em seguida, selecione Modificar > Converter > Converter para NURBS.

Para editar um arco, clique na alça do meio com a ferramenta Seleção e arraste o arco. Pressione a tecla Option (Macintosh) ou Alt (Windows) para mudar o tamanho do arco.

Arco pelo Raio

Modo	Ferramenta	Conjunto de Ferramentas	Atalho
Raio	Arco	Ferramentas Básicas	3

Para criar um arco pelo raio:

Clicar em ferramenta e modo.

Clique para definir o centro do polígono

Clique para definir o ponto inicial do arco. Mova o mouse até obter a orientação e o tamanho desejados para o arco.

Clique para definir o ponto final do arco.



Arco por 3 Pontos

Modo	Ferramenta	Conjunto de Ferramentas	Atalho
Arco por 3 Pontos	Arco	Ferramentas Básicas	3

Para criar um Arco por 3 Pontos:

Clicar em ferramenta e modo.

Clique para definir o ponto inicial do arco.

Clique para definir um segundo ponto através do qual você deseja que seu arco passe. Mova o mouse até obter a orientação e o tamanho desejados para o arco.

Clique para definir o ponto final do arco.



Arco pela Tangente

Modo	Ferramenta	Conjunto de Ferramentas	Atalho
Arco Pela Tangente	Arco	Ferramentas Básicas	3

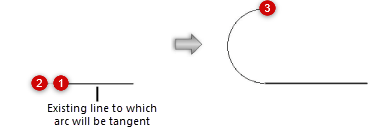

Para criar um Arco pela Tangente:

Clicar em ferramenta e modo.

Clique para definir o ponto inicial do arco.

Clique para definir a linha a qual o arco será tangente. Mova o mouse até obter a orientação e o tamanho desejados para o arco.

Clique para definir o ponto final do arco.



Use a opção de atração tangente para facilitar o desenho do arco tangente a geometria; veja Atraindo à tangente (somente 2D).



Arco por 2 Pontos e Centro

Modo	Ferramenta	Conjunto de Ferramentas	Atalho
Centro	Arco	Ferramentas Básicas	3

Para criar um arco por dois pontos e centro:

Clicar em ferramenta e modo.

Clique para definir o ponto inicial do arco.

Clique para definir o ponto final do arco.

Conforme o cursor se move, o centro do arco é manipulado.

Clique fora do arco para definir o centro.



Arco por 2 Pontos e Raio

Modo	Ferramenta	Conjunto de Ferramentas	Atalho
Arco por 2 Pontos e Raio	Arco	Ferramentas Básicas	3

Para criar um Arco por 2 pontos e Raio:

Clicar em ferramenta e modo.

Clique para definir o ponto inicial do arco.

Clique para definir o ponto final do arco.

A janela de Comprimento de Arco abrirá. Digite o comprimento do raio.



Arco por 2 Pontos e um Ponto no Arco

Modo	Ferramenta	Conjunto de Ferramentas	Atalho
Ponto no Arco	Arco	Ferramentas Básicas	3

Para criar um arco por dois pontos extremos e um outro ponto no arco:

Clicar em ferramenta e modo.

Clique para definir o ponto inicial do arco.

Clique para definir o ponto final do arco.

Mova o mouse até que o arco tenha o formato e tamanho desejado, conforme vai sendo exibido em preview e então clique novamente para finalizar o arco. Para definir o ângulo da linha entre os extremos do arco, pressione a tecla Shift durante o desenho do arco.

Sem a tecla Shift, o ângulo da linha entre os pontos finais (cliques 1 e 2) não é restrito, e a corda que define a altura do arco é uma linha não restrita desenhada a partir do segundo ponto final.

Quando a tecla Shift é pressionada, o ângulo da linha entre os pontos finais do arco (cliques 1 e 2) é restrito, e a corda que define a altura do arco é perpendicular ao centro dessa linha.

Arco pelo Comprimento de Arco e Comprimento de Corda

Modo	Ferramenta	Conjunto de Ferramentas	Atalho
Comprimento do Arco	Arco	Ferramentas Básicas	3

Para criar um arco a partir do comprimento de arco e de corda:

Clicar em ferramenta e modo.

Clique para definir o ponto inicial do arco.

Clique para definir o ponto final do arco.

A janela de Comprimento de Arco abrirá; definir os parâmetros.

Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
