Remodelando Objeto Telhado

Um objeto telhado pode ser remodelado em uma vista 2D ou 3D com a ferramenta Remodelagem. Tanto as bordas, como a forma geral e a inclinação das águas do telhado podem ser alteradas.

A ferramenta Remodelar pode ser usada em qualquer visualização para edição básica da forma do telhado; veja Modos de remodelagem 2D. No entanto, a ferramenta Remodelar deve ser usada em uma visualização 3D para editar a posição da borda e da cumeeira do telhado.

Cinco modos estão disponíveis na ferramenta Remodelagem quando selecionamos um telhado.

Modo	Descrição
Mover Vértice	Ajusta a posição de um vértice selecionado no telhado, restringindo o movimento horizontal ou verticalmente em combinação com os modos Limitar Eixo Z e Limitar Plano X Y.

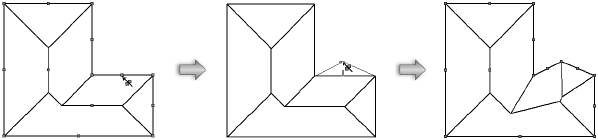

Adicionar Vértice	Adiciona um novo ponto de controle (vértice) em um telhado

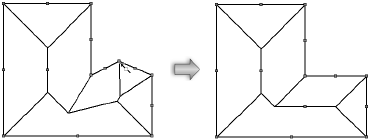

Remover Vértice	Remove um ponto de controle (vértice) de um telhado
Restrição ao Plano de Trabalho	No modo de Remodelagem 3D, use esta opção para restringir o movimento do vértice somente sobre o plano de trabalho atual.
Restrição Z	No modo de Remodelagem 3D, use esta opção para restringir o movimento do vértice somente no eixo Z, use para mudar a altura da cumeeira ou das bordas do telhado.

Mudando a Forma do Telhado ao Longo dos Eixos X e Y

Modo

Ferramenta

Conjunto de Ferramentas

Atalho

Restrição ao Plano de Trabalho

Remodelagem

Ferramentas Básicas

- (hífen)

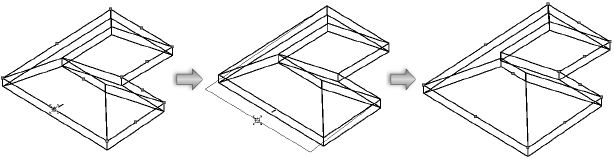

Para remodelar um telhado horizontalmente:

Em uma vista 3D, selecione o objeto de telhado.

Clique na ferramenta, modo Mover vértice e modo Restrição do plano X/Y.

Posicione o cursor sobre uma alça de controle do telhado

Quando o cursor estiver sobre uma das alças de controle do telhado ele mudará para um cursor de quatro setas.

Clique e arraste a alça de controle para mudar a posição da localização do vértice, ou ainda digite valores específicos de distância em X e Y na Barra de Dados.

A borda, a cumeeira e os beirais do telhado também podem ser movidas. O movimento da alça é restrito aos eixos X, Y (plano de chão); a altura do telhado não pode ser modificada neste modo.

Mude a inclinação de um telhado movendo a alça da cumeeira. Caso a remodelagem resulte em uma inclinação que se aproxime ou ultrapasse 90 graus, uma janela abrirá perguntando se deseja gerar um fechamento na água remodelada.

Clique para definir a alça na posição final.

Remodelando um Telhado ao Longo do Eixo

Modo

Ferramenta

Conjunto de Ferramentas

Atalho

Restrição Z

Remodelagem

Ferramentas Básicas

- (hífen)

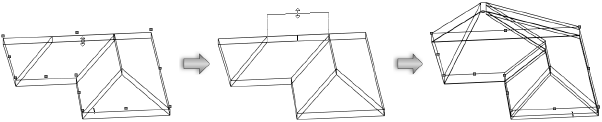

Para mudar a altura da cumeeira ou do beiral de um telhado:

Em uma vista 3D, selecione o objeto de telhado.

Clique na ferramenta, modo Mover vértice e modo Restrição do eixo Z.

Posicione o cursor sobre uma alça de controle de cumeeira ou de beiral.

Quando o cursor estiver sobre uma das alças de controle do telhado ele mudará para um cursor de duas setas.

Clique e arraste a alça de controle para mudar a posição da localização do vértice, ou ainda digite um valor específico de distância em Z na Barra de Dados.

A posição das alças de cumeeiras ou beirais podem ser alteradas. O movimento da alça é restrita ao longo do eixo Z (verticalmente); apenas a altura do elemento de telhado pode ser modificada neste modo.

Clique para definir a alça na posição final.
