Criando objetos telhado
|
Comando |
Espaço de trabalho: Caminho |
|
Gerar Telhado |
Design Suite, Architect: AEC Landmark: Landmark > Architectural Spotlight: Spotlight > Architectural |
Para criar um telhado:
Selecione as paredes, polígono ou polilinha que o telhado será baseado.
Shift-clique para selecionar múltiplas paredes. Se o prédio tiver um anexo, como uma garagem, que terá uma estrutura de telhado diferente, então, com a tecla Shift pressionada, desselecione as paredes desejadas.
Quando o objeto do telhado é baseado em paredes, as paredes são automaticamente associadas ao teto ao determinar a exibição do componente.
Selecionar o comando.
A janela Gerar Telhado é exibida. Insira os critérios desejados para criar o objeto telhado. Os parâmetros são ilustrados nos diagramas do telhado. Certos parâmetros default são sugeridos baseados nos parâmetros de telhado selecionados.
Clique para exibir/ocultar parâmetros.Clique para exibir/ocultar parâmetros.
|
Parâmetro |
Descrição |
|
Perfil do Beiral |
Selecione a borda do telhado Quadrado: fáscia angular, bordas de intradorso Vertical: fáscia vertical, bordas de intradorso angular Horizontal: sem fáscia, bordas de intradorso horizontais Duplo: fáscia vertical, bordas de intradorso horizontais |
|
(1) Vertical |
Cria um beiral com perfil vertical, paralelo à água da parede. |
|
(2) Horizontal |
Cria um beiral com perfil horizontal, paralelo ao plano de chão. |
|
(3) Espessura |
Espesso do perfil do telhado. quando a água do telhado é com estilo, esse parâmetro não está disponível, pois os componentes determinam a espessura |
|
(4) Encaixe do Apoio |
Especifica quanto a parede de apoio corta o telhado |
|
(5) Inclinação |
Permite especificar a inclinação do telhado em um ângulo de altura/comprimento. clique Calcular para um cálculo automático baseado na Altura do Apoio, Altura do Beiral e Balanço do Beiral. |
|
(6) Altura do Apoio |
Permite especificar a altura da placa da tesoura ou da placa superior acima da elevação da camada da parede onde o telhado será apoiado. clique Calcular para um cálculo automático baseado na inclinação do telhado, altura do beiral e balanço do beiral. |
|
(7) Altura do Beiral |
Especifica qual a altura da parte mais baixa (borda) do beiral do telhado; clique na Calculadora para realizar um cálculo automático baseado na inclinação, altura do apoio e balanço do beiral. |
|
(8) Balanço do Beiral |
Especifica a distância que o telhado ultrapassa a parede de apoio; clique na Calculadora para realizar o cálculo automático baseado na inclinação, altura do apoio e altura do beiral. |
|
Corte do furo |
Selecione um tipo de recorte para esta água do telhado, válido para recortes criados com objetos 2D (não se aplica a furos associados a águas-furtadas e claraboias). Vertical: As arestas de recorte são perpendiculares ao plano da camada ativa. Espalhado: A borda inferior de um recorte é perpendicular ao plano da camada ativa, e a borda superior de um recorte é paralela ao plano da camada ativa. Quadrado: As bordas do recorte são perpendiculares à superfície do telhado. Depois que o telhado é criado, você pode ajustar a configuração de corte de furo para cada água do objeto do telhado; veja Editando Objetos Telhados. |
|
Camada |
Designa o objeto telhado a uma classe. Por padrão, o telhado é criado na camada de projeto ativa. Para criar o telhado em uma camada diferente, selecione uma camada existente na lista ou selecione Nova Camada para criar uma nova camada. |
|
Classe |
Designa o objeto telhado a uma classe. A classe de telhado padrão, Telhado-Princ, está disponível como uma opção e se é selecionada, é criada no arquivo, caso não exista. Alternativamente, selecione Nova Classe para criar uma nova classe. |
|
Estilo |
No Seletor de Recursos, clique duas vezes em um recurso para ativá-lo ou clique em "Sem estilo". Se um objeto com estilo for convertido para sem estilo, os valores atuais serão mantidos, mas todos os parâmetros serão definidos como "Por Instância" para permitir edição. |
|
Preferências de Telhado |
Abre a janela de diálogo Preferências de Telhado; veja Preferência de Telhado |
|
Criar Acessórios (Requer Architect) |
Adiciona um Forro, intradorso, ou fáscia ao objeto telhado; veja Adicionando acessórios de telhado |
|
Reter Objetos Originais |
Mantém os objetos de referência para criação do telhado no desenho. |

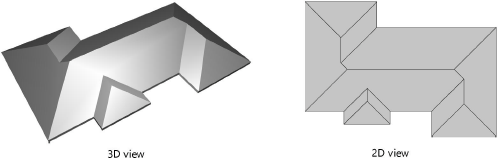

O Vectorworks criará um telhado de várias águas sobre as paredes selecionadas usando os parâmetros definidos. O telhado pode ser alterado para um fechamento ou fechamento com beiral; veja Mudando a forma da Borda do Telhado.
