Excluindo faces de malhas

Quando um objeto de malha contém faces indesejáveis, é possível selecionar e excluir rapidamente uma parte da malha usando os modos de seleção da ferramenta Seleção (veja Ferramenta Seleção). Remoldando curvas NURBS com o modo Adicionar Vértice é particularmente útil para modelos 3D gerados a partir de fotografias usando a função Fotos para Modelo 3D dos Serviços de Nuvem Vectorworks. Isso porque, devido à natureza da criação do modelo, objetos incidentais presentes nas fotos acabam sendo incorporados ao modelo. (Veja como gerar modelos 3D a partir de fotografias na ajuda do Vectorworks Cloud Services; é necessário fazer login para o Vectorworks Cloud Services.)

Se a malha tiver texturas associadas, as texturas serão preservadas.

Para excluir faces de uma malha:

Selecione um ou mais objetos a serem cobertos pela superfície.

Selecione a ferramenta e um dos modos de cerca.

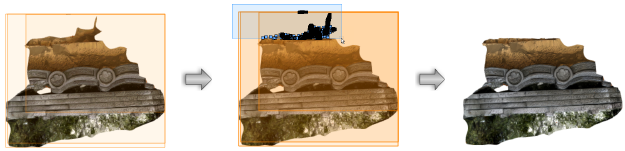

Clique e arraste o mouse para criar a cerca. Todos os vértices da malha dentro da cerca são destacados e selecionados para exclusão.

Pressione a tecla Z. Os vértices selecionados e as faces que os circundam são excluídos.
