Importando Croquis Manuais
|
Comando |
Caminho |
|
Importar Arquivo de Imagem |
Arquivo > Importar |
Digitalizando e Importando croquis, e então rastreando eles, é uma técnica útil que pode ser utilizada como ponte entre desenho manual e o CAD. Para serem úteis, os croquis para rastreio devem ser desenhados em escala e digitalizados com uma resolução relativamente alta (300 dpi ou mais).
Para Importar croquis a serem rastreados
Após a digitalização do croqui, salve o arquivo em um dos formatos de Importação de imagem suportados no programa Vectorworks.
Determine a escala do croqui original.
No programa Vectorworks, abrir o arquivo para onde o croqui será Importado.
Selecione ou crie uma camada de desenho para Importação do croqui. Defina a camada para a escala do croqui. Veja Criando camadas e Configurando propriedades de camada de projeto.
Selecione Arquivo > Importar > Importar Arquivo de Imagem para Importar o croqui.
Defina a camada de volta para a escala de desenho desejada, caso necessário.
Mover a imagem para localizá-la corretamente. A imagem pode ser invertida; entretanto, os melhores resultados são obtidos quando a imagem é digitalizada o mais reta possível. Considere travar a imagem quando estiver na orientação desejada.
Qualquer remodelagem manual ou escala na imagem distorce sua escala.

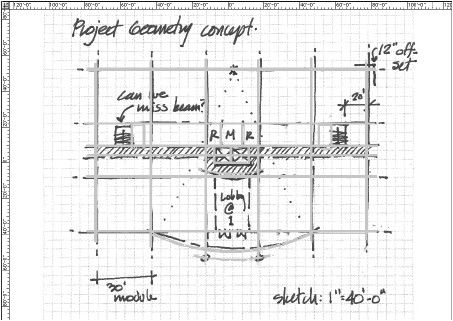

A imagem a seguir mostra um esboço digitalizado usado como base para um layout de diretrizes. Desenhar diretrizes na Classe de Guias. Antes de imprimir, desative esta classe com o comando Modificar > Guias > Ocultar Guias. Veja Guias.
