Visualizando e editando dados IFC.
Os dados anexados a objetos do Vectorworks ou entidades IFC, criados no programa Vectorworks ou importados de um arquivo IFC, podem ser visualizados e editados na aba Dados da paleta Info de Objeto ou com o comando Dados IFC.Além disso, os dados padrão do objeto IFC correspondentes a um objeto de plug-in do Vectorworks, como um objeto Espaço, janela ou parede, podem ser visualizados.
Para acessar os dados IFC
Selecione o objeto Vectorworks ou entidade IFC.Múltiplos itens podem ser selecionados;edições se aplicam a todos os objetos elegíveis da seleção

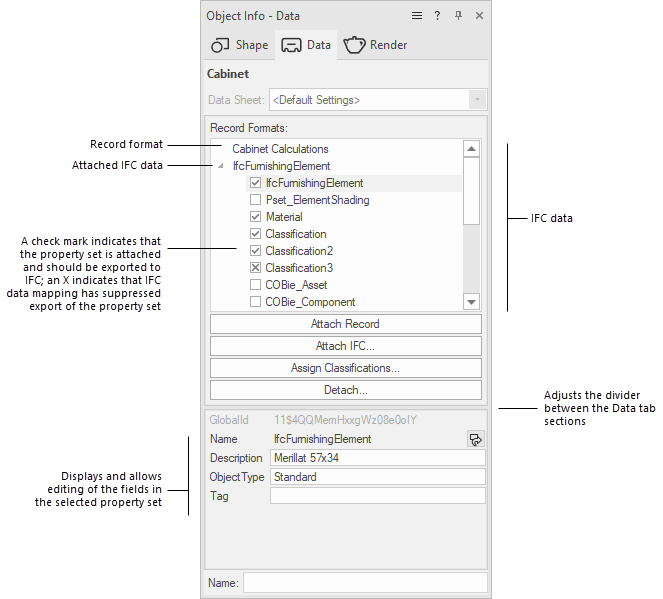

Clique na aba Dados da paleta Info de Objeto para visualizar e editar os dados IFC relacionados.(Se os dados não forem exibidos, selecione Exibir Dados IFC no menu Coordenada/IFC da paleta Info de Objeto.)
Marque a caixa de seleção ao lado do conjunto de propriedades que deve ser anexado ao objeto ou entidade IFC.Na parte inferior da aba "Dados", os parâmetros do conjunto de propriedades selecionado são exibidos e, quando permitidos, podem ser editados.As propriedades podem ser definidas por instância ou por mapeamento de acordo com as configurações feitas no Gerenciador de Dados.veja Como usar o Gerenciador de Dados. Quando o mapeamento de dados IFC suprime a exportação de um conjunto de propriedades, ele é exibido com um X.
Para remover um conjunto de propriedades anexado, selecione-o, clique para remover a marca de seleção ou clique em Desvincular.Você também pode desvincular todo o conjunto de dados IFC.
Você pode definir e anexar conjuntos de propriedades personalizados para dados IFC não padrão.veja Usando conjuntos de propriedades IFC personalizados.
Visualização e edição de dados IFC. com o comando Dados IFC
|
Comando |
Workspace: Caminho |
|
Dados IFC |
Suíte de Design, Arquiteto:AEC Landmark: Landmark > Architectural Spotlight Spotlight > Architectural |
Selecione o objeto Vectorworks ou entidade IFC.Múltiplos itens podem ser selecionados;edições se aplicam a todos os objetos elegíveis da seleção
Selecionando o comando.
Se você selecionou vários objetos (ou um grupo) que contêm vários IfcObjectTypes, a janela de diálogo "Escolher Tipo IFC" será aberta.Selecione o Tipo IFC para aplicar aos objetos.Opcionalmente, remova os dados IFC existentes dos objetos.
Se a janela de diálogo Selecionar Objeto IFC abrir, selecione uma entidade IFC.veja Vinculando dados IFC à objetos.
A janela de diálogo Dados IFC abre.Visualize ou edite os dados IFC conforme descrito em Vinculando dados IFC à objetos.
Se uma entidade IFC for selecionada, a janela de diálogo "Dados IFC" exibe os dados anexados à entidade e eles podem ser editados.Se um objeto de plug-in do Vectorworks for selecionado, a janela de diálogo "Dados IFC" exibe o tipo de Objeto IFC correspondente.Na exportação, o objeto será convertido para esse tipo de entidade.
