Criando Relatórios IFC e COBie
Antes de exportar um projeto IFC, crie relatórios para verificar se os objetos do desenho possuem dados IFC e COBie apropriados associados a eles.No software Vectorworks Architect, use o comando Criar Relatório para adicionar os seguintes relatórios IFC ao desenho (veja Usando relatórios predefinidos).
Objetos com Entidade IFC fornece uma contagem de objetos IFC para cada tipo de entidade em cada camada.A classe, o nome e o tipo do objeto também são exibidos, se disponíveis.
Objetos com Entidade IFC - Specific lista cada objeto IFC, discriminado por tipo de entidade (paredes, lajes, coberturas, portas, janelas, escadas e pilares).A camada, classe, nome e descrição do objeto também são exibidos, se disponíveis.
Objetos sem Entidade IFC lista objetos que não são IFC.A camada, classe, tipo e nome do tipo do objeto também são exibidos, se disponíveis.
Relatórios predefinidos para criar planilhas COBie padrão também estão disponíveis.Para cada planilha COBie, uma planilha complementar de "ajuda" é fornecida, a qual inclui colunas extras que exibem a origem de cada coluna de dados COBie.Estas funções podem ajudá-lo a localizar e editar erros de dados.
Para editar dados IFC ou COBie, edite a planilha diretamente e o objeto do desenho será atualizado de acordo.veja Editando objetos de desenho de uma planilha
Alguns valores COBie são fornecidos automaticamente pelo programa Vectorworks e, portanto, não podem ser editados em uma planilha.Nessa situação, um alerta é exibido na barra de Status.
Criando relatórios IFC e COBie personalizados
Você também pode criar suas próprias planilhas para relatar e verificar dados IFC e COBie.Defina os critérios da linha do banco de dados para incluir as entidades IFC desejadas.Para cada coluna da linha do banco de dados, insira uma fórmula para exibir os dados desejados.
A sintaxe da barra de Fórmulas é similar àquela usada para especificar informações de registro.Uma fórmula de registro possui duas partes, separadas por um ponto final:o nome do registro e o nome do campo dentro do registro a ser exibido
|
Sintaxe |
Exemplo |
|
=record_name.field_name |
=Door.Height |
Uma fórmula IFC ou COBie possui três partes, em vez de duas, e existem três tipos de fórmulas:
|
Sintaxe |
Exemplo |
|
IFC.entity_name.property_name |
=IFC.IfcDoor.Name |
|
IFC.pset_name.property_name |
=IFC.Pset_WallCommon.IsExternal |
|
COBie.worksheet_name.column_name |
=COBie.Component.Description |

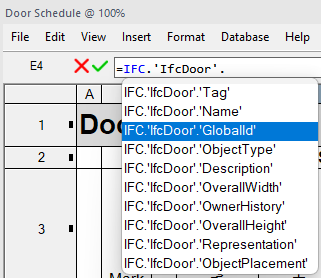

Para facilitar a inserção de fórmulas, um recurso de preenchimento automático exibe as entradas disponíveis para cada parte da fórmula à medida que você digita.Por exemplo, para exibir uma propriedade IFC em uma coluna, digite primeiro =IFC e pressione a tecla de ponto final.A lista exibe os nomes das entidades IFC.Utilize as setas para cima e para baixo para navegar pela lista até que a entidade desejada seja exibida.Pressione a tecla Enter e a lista de propriedades para essa entidade será exibida.Utilize as setas para cima e para baixo para navegar pela lista até que a propriedade desejada seja exibida. Pressione Enter para finalizar a fórmula.
