Desenho de lajes manualmente
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Vértice
|
Laje
|
Paredes / AEC |
Para desenhar um objeto de laje manual que não esteja associado a nenhuma parede:
Clique na ferramenta e no modo e selecione o modo de criação da polilinha; Veja Criando Polilinhas.
Uma laje também pode ser criada desenhando uma forma 2D fechada e selecionando o comando Criar objetos a partir de formas (veja Criando objetos a partir de formas).
Faça um dos seguintes:
Clique em Estilo de Laje na barra de ferramentas para selecionar um recurso do Seletor de Recursos.
Clique em Preferências para abrir a janela de diálogo de propriedades e especificar os parâmetros padrão da ferramenta. Veja Preferências de Laje.
As propriedades podem ser editadas a partir da paleta Info de Objeto.

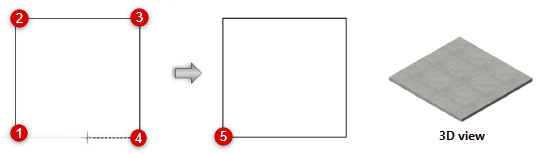

De maneira semelhante ao desenho de um polígono, crie uma forma de laje fechada.
Duplo clique ao desenhar para fechar a laje automaticamente.
