Cota Linear Inclinada
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Simples
|
Cota Linear Inclinada
|
Cotas/Anotação |
O modo Cota Linear Inclinada cria uma linha de cota com uma única medida.
Para criar uma linha de cota linear inclinada com uma única medida:
Clique na ferramenta e no modo e selecione um Padrão (padrão de dimensão) e as Unidades.
Clique para definir o ponto inicial da medição.
Clique para terminar a medição.
Mova o cursor para longe do objeto até a posição de deslocamento desejada.

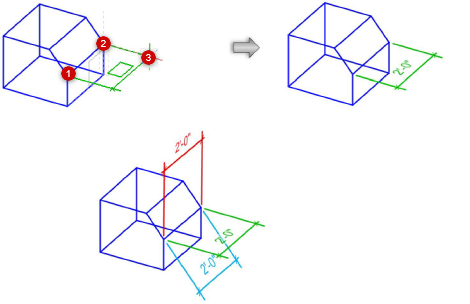

Em uma vista 3D, os primeiros dois cliques determinam o eixo X do plano onde a cota será colocada; mova o cursor para rotacionar o plano da cota conforme desejado. O plano da cota pode ser alinhado horizontal ou verticalmente em relação ao plano da camada, ou alinhado às faces adjacentes de um objeto 3D.
Clique para colocar a cota.
A cota pode ser horizontal ou vertical em relação ao plano da camada, ou alinhada à face adjacente à linha de cota.
