Cota Automática De Objetos
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Cota Automática
|
Cota Linear Horizontal/Vertical Simples
|
Cotas/Anotação |
N |
O modoCota Automática mede e cota medidas horizontais ou verticais de qualquer objeto 2D ou 3D, ou cota de borda a borda de vários objetos ou um grupo de objetos. Em todos os casos, a ferramenta mede a maior medida. Linhas de Cotas Horizontal podem ser desenhadas dentro, sobre, ou abaixo de um objeto ou grupo de objetos. Linhas de Cotas Verticais podem ser desenhadas dentro, à direita ou à esquerda de um objeto ou grupo de objetos. Esse modo de ferramenta Cota Automática sempre cria dimensões no plano ativo.
Para cotar objetos selecionados:
Selecione o objeto ou objetos que você deseja dimensionar.
Clique na ferramenta e no modo e selecione um Padrão (padrão de dimensão) e as Unidades.

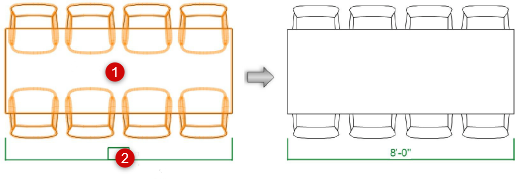

Clique perto do objeto ou grupo de objetos a serem dimensionados.
Mova o cursor na direção desejada onde a cota deve ser criada. Uma prévia da linha é exibida, restrito horizontal ou verticalmente.
Clique para definir a posição da cota.
