Medindo Comprimentos e Distâncias
|
Ferramenta |
Conjunto de Ferramentas |
|
Fita Métrica
|
Cotas/Anotação |
A ferramenta Fita Métrica permite medir a distância entre dois ou mais pontos na sua Área de Desenho, exibindo temporariamente o comprimento na Barra de Dados. Esta ferramenta é especialmente útil para medir distâncias inclinadas ou para medir uma distância composta por vários segmentos, como por exemplo, o perímetro de um piso.
As medidas são exibidas na barra de Dados até que o mouse seja clicado duas vezes. Observe as medidas antes que o visor apague.
Para medir uma distância:
Clique na ferramenta.
Clique para iniciar a primeira medição.
Mova o mouse, sem pressionar nenhum botão, ao longo da distância a ser medida.

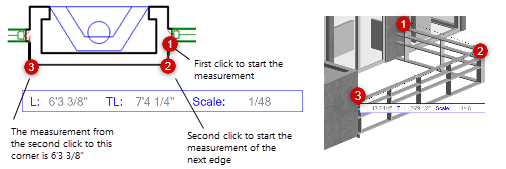

Na Barra de Visualização, existem dois campos, que, no início da medição são temporariamente idênticos.
|
Barra de Dados |
Descrição |
|
L |
Mostra o Comprimento (distância) da posição atual do cursor em relação ao último ponto clicado. |
|
TL |
Mostra a Somatória (perímetro) de medidas registradas desde o ponto inicial clicado. |
|
Escala |
A escala definida para a camada ou a viewport camada de folha onde você clicou. |
Para continuar com a medição em uma direção ou outra área, clique para definir o próximo ponto de partida.
A medição L altera a zero.
Mova o cursor para medir a próxima cota.
A barra de dados reflete o comprimento do ponto anterior e do comprimento acumulado total.
Quando terminar a medição, note o comprimento.
Duplo Clique para terminar as medições.
No produto Vectorworks Spotlight, você pode mostrar as localizações aproximadas de objetos que não requerem alinhamento final até que a instalação seja concluída Colocando uma fita métrica.
