Medindo Ângulos
A ferramenta Transferidor mede ângulos no desenho, exibindo temporariamente a medida dos graus na Barra de Dados. Existem dois modos para a ferramenta.
|
Modo |
Descrição |
|
Ângulo entre Dois Segmentos
|
Calcula o ângulo entre dois objetos ou lados de objetos que são lineares - retângulos (incluindo os arredondados e inclinados), linhas, polilinhas e polígonos. Este modo não pode, no entanto, medir círculos, elipses ou arcos. Adicionalmente, ele não pode medir entre linhas paralelas. |
|
Ângulo entre Três Pontos
|
Mede um ângulo entre três pontos na área de desenho. |
Medindo Ângulos Entre Objetos ou Lados de Objetos
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Ângulo entre Dois Segmentos
|
Transferidor
|
Cotas/Anotação |

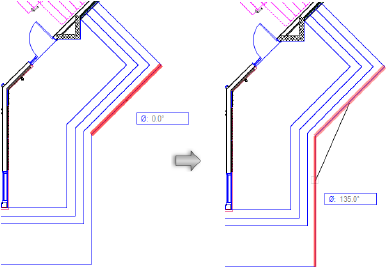

Para medir ângulos entre objetos ou lados de objetos:
Clicar em ferramenta e modo.
Mova o cursor sobre o primeiro objeto que irá definir o lado do ângulo que você deseja medir.
Clique para selecionar este objeto ou lado. Mova o mouse posicionando-o sobre o outro objeto (ou lado) que irá determinar o ângulo.
O ângulo entre os objetos será mostrado na Barra de Dados.
Anote o ângulo e então clique o botão do mouse para encerrar a medição.
Medindo Ângulos Entre Três Pontos
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Ângulo entre Três Pontos
|
Transferidor
|
Cotas/Anotação |
Para medir ângulos entre três pontos:
Clicar em ferramenta e modo.
Clique para definir o primeiro ponto.
Mova até o segundo ponto e clique para definir.
Mova o mouse até o terceiro ponto que irá definir o ângulo.
O ângulo entre os objetos será mostrado na Barra de Dados.
Anote o ângulo e então clique o botão do mouse para encerrar a medição.
