Marcando o Centro de um Objeto
A ferramenta Marcador de Centro divide um objeto ou face do objeto em quartos, marcando o centro exato do objeto. Essa ferramenta funciona para círculos, ovais, retângulos, retângulos arredondados e faces de objetos 3D criados por uma borda circular. Adicionalmente, a ferramenta poderá inserir marcas de centro em qualquer (ou todos) os cantos arredondados de um retângulo arredondado.
Quando a ferramenta de Marcador de Centro está ativa, você poderá mudar o padrão para as novas cotas criadas no documento a partir da Barra de Ferramentas. Para fazer isso, selecione um padrão na lista Padrão de Cota ou selecione Padrões personalizados para criar ou gerenciar dimensões personalizadas (veja Usando Padrões de Estilos de Cotas Personalizados).
Marcando o Centro de um Objeto
|
Ferramenta |
Conjunto de Ferramentas |
|
Marca de Centro
|
Cotas/Anotação |

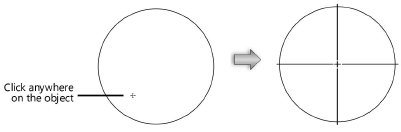

Para marcar o centro de um objeto:
Clique na ferramenta.
Clique em cima do objeto que você deseja posicionar a marca de centro.
O Vectorworks irá gerar marcas de centro em cada arco de arredondamento nos cantos do retângulo.
Marcando o Centro de Retângulo de Cantos Arredondados
|
Ferramenta |
Conjunto de Ferramentas |
|
Marca de Centro
|
Cotas/Anotação |

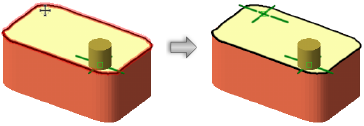

Para gerar marcas de centro nos cantos de um retângulo de bordas arredondadas:
Clique na ferramenta.
Mantendo a tecla Option (Macintosh) ou Control (Windows) pressionada, mova o cursor de modo que ele fique sobre o retângulo de cantos arredondados que você quer definir.
Clique para inserir a marca de centro.
O Vectorworks irá gerar marcas de centro em cada arco de arredondamento nos cantos do retângulo.
