Anotação de tolerância e dimensionamento geométrico
|
Modo |
Ferramenta |
Espaço de trabalho: Conjunto de Ferramentas |
|
Modos para a A ferramenta de inserção de símbolo |
Dim Geom e Nota Toler
|
Design Suite, Architect, Spotlight: Cotas/Anotação Landmark: Adicionar Ferramenta ao Workspace |
Várias ferramentas de anotação compartilham a mesma posição no conjunto de ferramentas em algumas configurações. Clique e segure o mouse na ferramenta visível para abrir uma lista de Ferramentas pop-out e selecione a ferramenta desejada.
A ferramenta Dim Geom e Nota de Tol insere um símbolo de anotação e texto especificando a cota de furos redondos, quadrados, rebaixados e/ou escareados e a proporção da unidade para afunilamentos cônicos e/ou planos. Como alternativa, um símbolo de profundidade e o texto associado podem ser inseridos.
Para inserir uma nota de dimensionamento e tolerância geométrica:
Clique na ferramenta e no modo apropriado.
Clique para colocar o objeto no desenho e clique novamente para definir a rotação. A primeira vez que você usar a ferramenta em um arquivo, uma janela de diálogo Propriedades é aberta. Configure as propriedades padrões, e clique OK. As propriedades podem ser editadas a partir da paleta Info do Objeto.
Para adicionar uma indicação e marcador, clique na ferramenta Seleção na paleta Ferramentas Básicas e arraste o ponto de controle no objeto. Edite o marcador na paleta Atributos (veja Atributo de Marcadores).
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Rotação |
Especifica o número de graus para girar o objeto (0.00 é horizontal) |
|
Estilo de Texto |
Selecione um estilo de texto em uma biblioteca ou no arquivo atual. Para usar o estilo definido para a classe do objeto, selecione <Estilo do texto da classe>. Para formatar o texto usando as opções no menu Texto, selecione <Sem Estilo>. Veja Usando estilos de Texto e Formatando Texto. |
|
Precisão |
Selecione o valor do arredondamento da casa decimal para o tamanho e a profundidade da abertura |
|

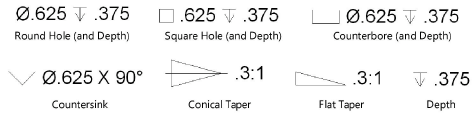

Tipo de Nota |
Selecione o estilo do marcador de nota
|
|
Cota do Furo |
Digite o diâmetro para arcos, quadrados, furos com rebaixo e furos escareados; insira a proporção da unidade para afunilamentos cônicos e planos |
|

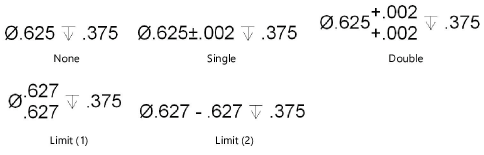

Tolerância |
Define se o tamanho/afunilamento da abertura possui tolerância simples, duplo, limitada ou nenhuma tolerância.
|
|
Superior/Inferior |
Digite o valor que é adicionado ou subtraído da cota base para determinar o limite superior/inferior da cota |
|
Profundidade/Ângulo |
Digite a profundidade dos arcos, quadrados e furos com rebaixos (se a profundidade for zero ou menor, ela não será exibida); insira o ângulo para os furos escareados |
|

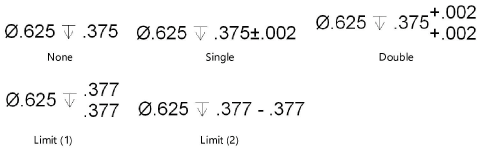

Tolerância |
Define se a profundidade/ângulo tem uma simples, duplo, limitada ou nenhuma tolerância
|
|
Superior/Inferior |
Digite o valor que é adicionado ou subtraído da cota base para determinar o limite superior/inferior da cota |
|
Prefixo |
Digita um texto que aparecerá antes do Texto de Cota. |
|
Sufixo |
Digita um texto que aparecerá depois do Texto de Cota. |
|
Posição da Linha de Indicação |
Selecione para colocar a linha de indicação da cota no lado direito ou esquerdo do objeto |
|
Compr. do Ombro |
Defina o comprimento do ombro da linha de indicação |
