Modificando Cotas Usando o Mouse

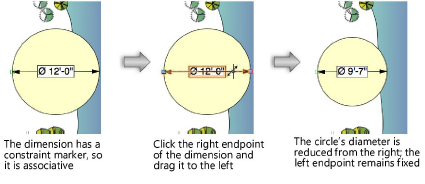

Modificando visualmente o comprimento da cota

Para cotas lineares, clique no ponto final de uma linha de chamada usando a ferramenta Seleção e em seguida arraste-o paralelamente à cota. Nas cotas sequenciais, esse procedimento modifica o tamanho das cotas adjacentes automaticamente.

Em cotas angulares, de comprimento ou de diâmetro, clique no ponto final da linha de chamada usando a ferramenta Seleção e arraste para o local desejado.

Nas cotas associativas, qualquer alteração no comprimento de uma cota linear, radial ou de diâmetro também altera o tamanho do objeto associado.

Para entrar com um valor específico, use o campo Comprimento na paleta Info de Objeto.

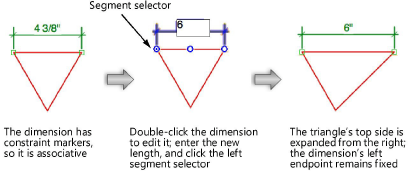

Digite o comprimento de uma cota no desenho

(dimensões lineares e sequencial)

Dê um duplo clique em qualquer lugar da cota para acessar o modo de edição de texto. Informe o comprimento desejado e então use o seletor de posição do segmento para especificar o segmento desejado permanecerá fixo se a cota for redimensionada.

Se preferir, escolha a ferramenta Texto e então clique no texto da cota para acessar o modo de edição de texto.

Em cotas associativas, uma mudança no comprimento de uma cota linear também altera o tamanho do objeto associado.

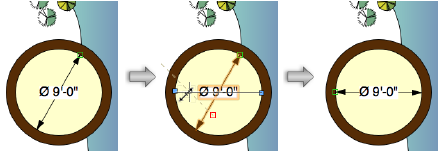

Modificando a rotação de uma cota radial ou de diâmetro

Clique em qualquer lugar nas linhas de chamada usando a ferramenta Seleção e arraste para a direção desejada

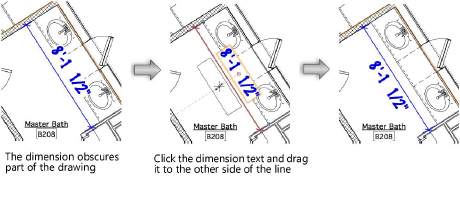

Alterando a posição do texto da cota

Clique no texto usando a ferramenta Seleção e arraste-o para o local desejado. O texto em uma cota angular só pode ser movido ao longo da curva da cota. O texto em outras cotas pode ser movido em qualquer direção.

Nas cotas lineares e de comprimento de arco, segure a tecla Shift ao arrastar o texto para manter a distância da linha da cota.

Para informar um valor específico no deslocamento do texto, use o campo Dist. Texto na paleta Informações de Objeto. Em cotas lineares, sequenciais e de arco, você pode adicionar uma linha de indicação do texto até a linha de cota se desejar.

Movendo uma cota

Com a ferramenta Seleção, clique em uma linha de referência (mas não em uma extremidade) ou em um dos dois pontos de controle em cada extremidade de uma linha de cota e arraste toda a cota para um novo local. Nas cotas associativas, isto também move o objeto associado.

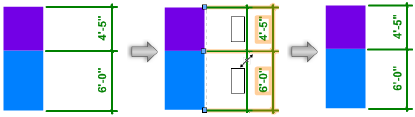

Alterar o deslocamento da linha de cota do objeto dimensionado

(cotas lineares, sequencial e de arco)

Clique na linha de cota com a ferramenta Seleção e arraste-a para o local desejado.

Se o padrão de cota não definir um comprimento fixo de linha de chamada, os extremos da linha permanecerão na mesma posição e o comprimento da linha de chamada será ajustado de acordo.

Se o padrão de cota definir um comprimento fixo de linha de chamada, a linha não será ajustada. Para sobrepor este comprimento, segure a tecla Shift ao arrastar a linha de chamada. Para informar um valor diferente no comprimento da linha de chamada, use a paleta Info de Objeto

Para informar um valor diferente no deslocamento, use a opção Dist. Cota na paleta Info de Objeto

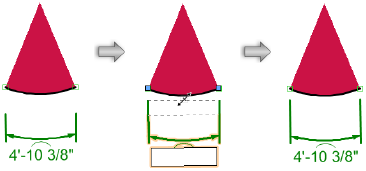

Alterar o deslocamento das linhas de testemunha do objeto dimensionado

(cotas lineares, sequencial e de arco)

Com a ferramenta Seleção, clique na linha pontilhada cinza nas extremidades das linhas de referência e arraste-a para o local desejado. A cota permanece inalterada e o comprimento da linha de chamada é ajustado de acordo.

Se o padrão de cota não definir um comprimento fixo de linha de chamada, a paleta Info de Objeto mostrará que a linha de chamada tem uma sobreposição de deslocamento.

Se o padrão de cota definir um comprimento fixo de linha de chamada, a paleta Info de Objeto mostrará que a linha de chamada tem uma sobreposição de comprimento.

Para inserir valores específicos para o deslocamento ou comprimento das linhas de chamada, use a configuração Sobrepor da paleta Info de Objeto.

Se a cota possuir vários valores de sobreposição para deslocamento ou comprimento, cada linha de chamada terá sua própria linha tracejada para edição.

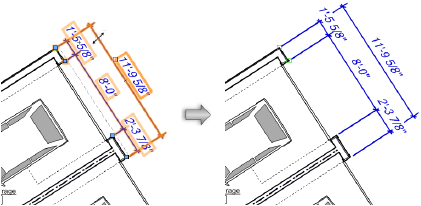

Modifique os deslocamentos de várias linhas de cota ou linhas de chamada de uma só vez

(dimensões lineares e sequencial)

Com a ferramenta Seleção, selecione as dimensões a serem modificadas. Arraste uma das linhas de cota para o local desejado. Todas as linhas serão movimentadas à mesma distância. Arraste uma das linhas tracejadas cinza que representam o deslocamento da linha de chamada para o local desejado. Os extremos de todas as linhas de chamada serão movimentados à mesma distância.
