Dimensionando paredes exteriores
|
Comando |
Espaço de trabalho: Caminho |
|
Dimensionar Paredes Exteriores |
Design Suite, Architect: AEC Landmark: Landmark > Architectural Spotlight: Spotlight > Architectural |
Paredes exteriores de uma construção podem ser dimensionadas automaticamente com o comando Dimensionar Paredes Exteriores . O comando pode:
Dimensionar relativa a paredes ou componentes principais.
Dimensionar uma parede exterior pela borda externa ou linha central;
Associar dimensões a paredes;
Dimensionar apenas componentes visíveis;
Dimensionar todas as paredes e portas na parede exterior pela linha central ou borda das aberturas.
Para objetos janela, a abertura do vão é calculada como uma unidade mais duas vezes a folga. Para objetos porta, a abertura do vão é calculada como a folha vezes duas vezes a largura da batente vezes duas vezes a folga.
O dimensionador de paredes externas usa o padrão de cota especificado na aba Dimensões das preferências do documento (Arquivo > Configurações do Documento > Preferências do Documento) e as configurações de seleção de unidades e precisão em Arquivo > Configurações do Documento > Unidades.
Para gerar dimensões de paredes exteriores:
Em um arquivo com paredes exteriores, determine o que você gostaria de dimensionar para os componentes estruturais e não estruturais da parede. Para dimensionar os componentes estruturais, como os componentes de moldura, defina as classes dos componentes não estruturais invisíveis.
Os estilos de parede disponíveis no produto Vectorworks Architect contém componentes pré-classificados, facilitando o exibir e ocultar partes desejadas da parede.
Selecionar o comando.
A janela de diálogo Dimensionar Paredes Exteriores se abrirá. Especifique como quer dimensionar as paredes.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Camada Fonte |
Especifica a localização das paredes a serem dimensionadas |
|
Opções |
Especifica os métodos de dimensionamento |
|
Dimensionamento em juntas T para paredes exteriores |
Paredes interiores que tem interseção com paredes exteriores serão dimensionadas. |
|
Fazer dimensões associativas |
Dimensões Associativas da parede ou componente da parede; movimentações ou atualizações da cota refletem na parede ou componente de parede. |
|
Cota relativa a |
Especifica se deve dimensionar em relação às paredes ou aos componentes principais |
|
Cota para a Parede |
Especifica quando a cota para a parede estende ou centraliza linhas. |
|
Cota para |
Especifica o dimensionamento para uma borda da abertura ou para o centro da abertura. Abertura de vão será automaticamente definida em objetos porta e janela. Para adicionar uma abertura de vão para um símbolo inserido em uma parede, desenhe um polígono invisível ( tamanho de linha 0, sem preenchimento ) com três vértices na extensão da abertura de vão desejada. |
|
Opções de texto |
Define dimensões para as propriedades de texto |
|
Rotação |
Controla a orientação das dimensões de texto. Horiz/Vert coloca o texto horizontalmente para dimensões horizontais e verticalmente para dimensões verticais. Horizontal Mantém o texto sempre horizontal Alinhado coloca o texto sempre alinhado ao angulo da cota |
|
Localização |
Define quando o texto deverá ser centrado entre as linhas caso o espaço permita, ou sempre colocado do lado de fora. |
|
Se forçado pra fora, distância |
Indica o espaçamento para o texto forçado para fora das linhas |
|
Acima da linha de Cota |
Sempre colocar o texto da cota acima da linha de cota |
|
Espaçamento de Construções |
Especifica a distância das dimensões de construções, paredes, portas e janelas. |
|
Dimensões Pequenas |
Especifica o limite para desenhar dimensões pequenas, que podem detectar pontos inexatos no desenho; dimensões menores que o tamanho especificado serão considerados pequenos." Selecione Desenhar em vermelho para detectar problemas como um desalinhamento no layout. Para ignorar os problemas, selecione Não Desenhar. |

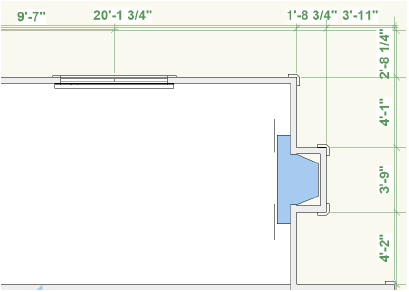

As dimensões das paredes exteriores serão desenhadas automaticamente.
