Cota Horizontal/Vertical da Mesma Base
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Mesma Base
|
Cota Linear Horizontal/Vertical Simples
|
Cotas/Anotação |
N |
Os modos Linha Simples criam uma série de linhas de Cota conectadas e restritas, com cada segmento de linha medindo a distância do ponto inicial (o ponto base).

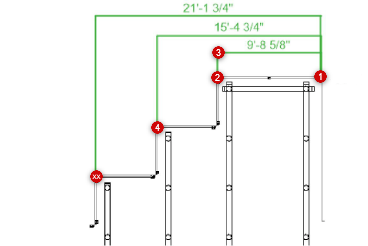

Para criar uma cota Horizontal/Vertical de mesma base:
Clique na ferramenta e no modo e selecione um Padrão (padrão de dimensão) e as Unidades.
Clique para definir o ponto inicial da medição.
Mova o cursor até o ponto onde você deseja terminar a medida e clique.
Mova o cursor para longe do objeto até a posição de deslocamento desejada.
Em uma vista 2D, a prévia da linha de cota será paralela ao eixo X ou Y do plano da camada. Em uma vista 3D, os primeiros dois cliques determinam o eixo X do plano onde a cota será colocada; mova o cursor para rotacionar o plano da cota conforme desejado. O plano da cota pode ser alinhado horizontal ou verticalmente em relação ao plano da camada, ou alinhado às faces adjacentes de um objeto 3D.
Clique para posicionar a linha de cota.
Agora mova o mouse até o final do próximo segmento e clique para definir seu ponto final.
Continue clicando os pontos finais para definir os próximos segmentos.
Clique duas vezes no mesmo ponto para terminar a linha.
