Cotas de Comprimento de Arco
|
Ferramenta |
Conjunto de Ferramentas |
|
Cota de Comprimento de Arco
|
Cotas/Anotação |
A ferramenta Cota de Comprimento de Arco mede e dimensiona o comprimento de um arco em qualquer ponto ao longo de sua circunferência. A cota pode ser exibida com suas linhas de chamada perpendiculares à corda ou a uma linha em tangente ao arco. A ferramenta também oferece opções para exibir ou não um gráfico de um arco sobre a medida de Cota.
Esta ferramenta funciona com arcos, com polilinhas que incluam segmentos de arcos e com paredes redondas. As cotas são sempre criadas no mesmo plano do arco sendo dimensionado.
|
Modo |
Descrição |
|
Linhas de Chamada Perpendiculares à Corda
|
Dimensiona o arco usando linhas de chamada perpendiculares a uma corda desenhada através do arco. |
|
Linhas de Chamada Perpendiculares à Tangente
|
Dimensiona o arco usando linhas de chamada perpendiculares a uma linha tangente ao arco. |
|
Indicador de Arco Visível
|
Exibe um gráfico sobre a medida de Cota. |
|
Indicador de Arco Invisível
|
Não exibe um gráfico sobre a medida de Cota. |
|
Padrão |
Para alterar o padrão de cota para novas cotas inseridas no documento, basta selecionar um dos padrões na lista. selecione Padrões Personalizados para criar ou gerenciar cotas personalizadas (veja Usando Padrões de Estilos de Cotas Personalizados) |
|
Unidades |
Selecione as unidades a serem usadas para esta ferramenta ou crie uma unidade personalizada;Veja Usando unidades personalizadas para dimensões |

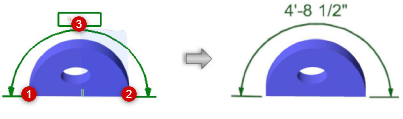

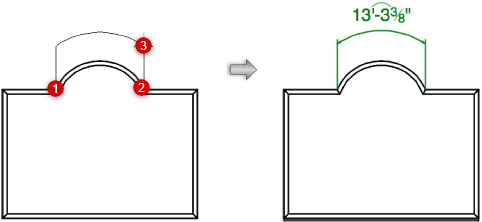

Para criar uma cota de comprimento de arco:
Clique na ferramenta e nos modos e selecione um Padrão (padrão de dimensão) e as Unidades.
Clique para definir o ponto inicial da medição.
Clique para definir o ponto final da medição.
Afaste o cursor do novo objeto.
Este procedimento exibe o quão distante a linha de Cota está em relação ao objeto medido.
Clique para colocar a cota.
