Dowel pins (Cavilhas de madeira)
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Modos para A ferramenta de inserção de símbolo |

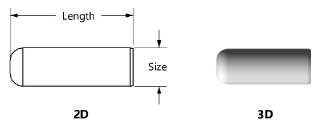

Dowel Pin (Cavilha de Madeira)
|
Fasteners |
Várias ferramentas para dowel pin (pino cilíndrico) e parallel pin (pino paralelo) compartilham a mesma posição no conjunto de ferramentas.Clique e segure o mouse sobre a ferramenta visível para abrir a lista Ferramentas pop-out e selecione a ferramenta desejada.
Para inserir um dowel pin:
Clique na ferramenta e no modo.
Clique para posicionar o objeto, e então clique novamente para definir a rotação. Na primeira vez que você usar a ferramenta em um arquivo, uma janela de diálogo de propriedades será aberta. Define os parâmetros padrão. Os parâmetros podem ser editados posteriormente na paleta Info do Objeto.
Clique em exibir/esconder os parâmetros.Clique em exibir/esconder os parâmetros.
|
Parâmetros |
Descrição |
|
Dowel Pin Type (Tipo de Cavilha) |
Selecione o tipo de pino ANSI.
|
|
Nominal Size (Tamanho Nominal) |
Selecione um tamanho nominal em polegadas. |
|
Length (Comprimento) |
Insira o comprimento do pino |
|
View (Vista) (Somente 2D) |
Selecione a vista 2D
|
|
Show Center Line (Mostrar a Linha Central) (Somente 2D) |
Desenha a dowel pin com linha(s) central(is). |
