Colocando uma câmera de vídeo
|
Ferramenta |
Workspace: Conjunto de Ferramentas |
|
Câmera de Vídeo
|
Design Suite, Spotlight: Áudio/Vídeo Spotlight, ConnectCAD: Visualização |
Para uso dos designers de eventos, o objeto de câmera de vídeo Vectorworks Spotlight inclui uma variedade de lentes, corpos de câmera e tipos de suporte, para imitar as opções de câmeras de vídeo do mundo real. A visualização ativa da câmera de vídeo exibe uma vista semelhante a uma câmera de vídeo real usando a mesma lente, corpo da câmera e tipo de suporte que no espaço real do evento. As atualizações da visualização ativa são ativadas conforme as configurações mudam, para que os designers possam planejar a iluminação e as fotos necessárias para a produção.
|
Modo |
Descrição |
|
Lente/corpo/suporte |
Abre o Seletor de Recursos para selecionar um símbolo de peça de câmera de vídeo;clique duas vezes no recurso para ativá-lo |
|
Numeração Automática
|
Quando ativado, permite a numeração automática à medida que os objetos são colocados |
|
Preferências de numeração automática
|
Define as preferências de numeração automática |
|
Preferencias
|
Define os parâmetros padrão usados para cada nova câmera de vídeo |
Para inserir um objeto de câmera de vídeo:
Clique na ferramenta.
Faça um dos seguintes:
Clique em Lente, Corpo, e / ouFicar de pé na barra de ferramentas para selecionar recursos do Seletor de recursos.
Clique em Preferências para abrir a janela de diálogo de propriedades do objeto e especificar os parâmetros padrão da ferramenta.
As propriedades podem ser editadas a partir da paleta Info. de Objeto; Outros parâmetros são definidos pelos símbolos selecionados para a Lente, Corpo e Suporte, e seus registros. Os parâmetros definidos pelo símbolo só podem ser alterados criando uma nova definição de símbolo, incluindo a geometria associada e os pontos de inserção 3D, Veja Criando definições de símbolo ou Editando as definições dos símbolos e Editando valores de registro padrão para uma definição de símbolo.
As Configurações de unidades: Painel de dimensõesConfigurações de unidades: Dimensões define a precisão decimal para os parâmetros Ajuste fino da câmera e Lente.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Posição |
Insira uma nota de posição que possa ser exibida no desenho e/ou em um relatório |
|
Nome |
Digite um nome exclusivo que possa ser exibido no desenho e/ou em um relatório |
|
Ativar Câmera (Apenas na paleta Info de Objeto; aparece quando uma câmera é ativada) |
Altera a visualização do documento para a câmera e exibe a imagem que a câmera do mundo real capturará no indicador do visor. Ativa os efeitos da câmera Renderworks ao renderizar nos modos de apresentação Renderworks Qualidade Final ou Renderworks Personalizado. A câmera também pode ser ativada clicando duas vezes nela com a ferramenta Seleção e na paleta Visualização; veja Managing lights and cameras with the Visualization palette. Use o recurso de painéis de exibição múltipla (veja Using multiple drawing views) para visualizar a câmera simultaneamente em uma perspectiva de terceira pessoa e em uma visão de primeira pessoa. Quando as visualizações são vinculadas, a visualização da câmera é atualizada em tempo real quando o objeto da câmera de vídeo é editado. |
|
Desativar Câmera (Apenas na paleta Info de Objeto; aparece quando uma câmera é ativada) |
Desvincula a câmera da vista atual para que as ferramentas de visualização não afetem a visão da câmera, desativa os efeitos da câmera Renderworks ao renderizar nos modos de apresentação Renderworks Qualidade Final ou Renderworks Personalizado e retorna à visualização anterior. A câmera também pode ser desativada alterando a visualização para que a câmera não fique mais ativa. |
|
Modo de Apresentação |
Selecione um modo de apresentação para a visualização da câmera 3D; Veja Modos de Apresentação |
|

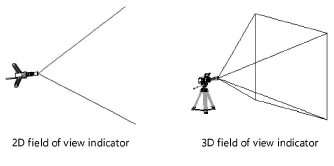

Mostrar Campo de Visão |
Selecione como exibir o indicador do campo de visão, que fornece uma idéia do que a câmera capturará, a partir de uma visão inativa da câmera
|
|
Atualizar Vista 3D Autom. |
Quando selecionado, atualiza automaticamente a visualização da câmera 3D a cada alteração de parâmetro. Para modelos complexos com muitos ajustes, isso pode atrasar o processamento. Desmarque temporariamente esta opção até que as alterações sejam feitas e, em seguida, selecione-a ou clique em Ativar Câmera na paleta Info de Objeto para atualizar a visualização da câmera. |
|
Formato |
Se o registro da câmera de vídeo contiver o formato da câmera, ele será exibido. Se o registro não contiver o formato, selecione o formato desejado. Selecione Padrão da Câmera ou Aspecto Personalizado para inserir um Formato Personalizado. |
|
Câmera com Ajuste Fino |
|
|
Aim Câmera (Apenas na paleta Info de Objeto) |
Clique para apontar a câmera selecionada para um ponto selecionado no desenho; o cursor muda para indicar que a operação está ativa. Clique no desenho para apontar a câmera. |
|
Ponto de Foco |
Especifique um objeto de ponto de foco para a câmera; Veja Focusing lighting devices |
|
Deslocamento Esquerda/Direita |
Desloca a câmera para a esquerda/direita sobre seu eixo dentro de uma faixa de 180°, como se estivesse em um tripé; insira o valor ou arraste o botão deslizante |
|
Inclinação para Cima/para Baixo |
Inclina a câmera verticalmente em torno de seu eixo dentro de um intervalo de +/- 90 °, como se estivesse em um tripé; insira o valor ou arraste o botão deslizante |
|
Rotacionar Câmera L/R |
Rola a câmera sobre seu eixo dentro de um intervalo de +/- 20 °, como se estivesse em um tripé; insira o valor ou arraste o botão deslizante |
|
Lente |
|
|
Seletor de Recursos |
Exibe o recurso atualmente selecionado; para alterá-lo, localize o recurso desejado e dê um duplo clique para ativá-lo |
|
Distância Focal |
Definir a distância focal da lente.O Ângulo de Visão Diagonal é atualizado automaticamente. |
|
Ângulo de Visão Diagonal |
Definir o ângulo diagonal da visualização;A Distância Focal é atualizada automaticamente |
|
Distância Mínima de Foco |
Exibe a distância mínima em mm entre a câmera e o ponto de foco, usando a lente selecionada |
|
Abertura |
Exibe a faixa de abertura suportada pela lente selecionada |
|
Corpo da câmera |
|
|
Seletor de Recursos |
Exibe o recurso atualmente selecionado; para alterá-lo, localize o recurso desejado e dê um duplo clique para ativá-lo |
|
Formato CCD/Sensor |
Exibe o tamanho do CCD/sensor do corpo da câmera selecionado |
|
Para Resolução de |
Exibe o tamanho do pixel calculado ao exportar a visualização da câmera. Isso não afeta a visualização da câmera. |
|
Resolução Máxima |
Exibe a resolução máxima em megapixels suportada pela câmera selecionada |
|
de Recorte do Quadro % |
Escala o tamanho do quadro da janela de recorte quando em uma projeção de perspectiva cortada e a distância da perspectiva; o quadro de corte e o desenho parecem redimensionados |
|
Tipo de suporte |
|
|
Usar Símbolo para Suporte |
Inclui detalhes do tipo de suporte |
|
Seletor de Recursos |
Exibe o recurso atualmente selecionado; para alterá-lo, localize o recurso desejado e dê um duplo clique para ativá-lo |
|
Rodas |
Exibe o número de rodas no suporte selecionado, se houver |
|
Pontos Gimbal |
Exibe o número de pontos de gimbal no suporte selecionado |
|
Pontos de Articulação |
Exibe o número de pontos de articulação no suporte selecionado |
|
Altura |
Exibe a altura do suporte selecionado |
|
Efeitos da Câmera |
Veja Colocando uma câmera Renderworks para descrições dos efeitos disponíveis |
|
Profundidade de Campo |
Usa as opções de profundidade de campo |
|
F-Stop |
Selecione um valor ou selecione F-Stop personalizado |
|
Personalizado (f/#) |
Se F-Stop estiver definido como Custom F-Stop, insira um valor personalizado igual ou superior a 0,01 |
|
Distância Focal |
Especifique a distância do foco numericamente ou clique em Clicar para Def Distância Focal para definir a distância do foco com base nos objetos no desenho |
|
Formato da Iris |
Selecione a forma da íris |
|
Exposição |
Usa as opções de exposição |
|
ISO do Filme |
Selecione uma velocidade de filme ISO |
|
Velocidade Obturador |
Selecione a velocidade do obturador ou selecione Velocidade personalizada |
|
Velocidade (s) personalizada (s) |
Se Velocidade do Obturador estiver definida como Velocidade Personalizada, insira um valor personalizado |
|
Bloom (%) |
Digite uma porcentagem de bloom; valores maiores que 100% são aceitos |
|
Intensidade Vignetting (%) |
Insira a porcentagem de intensidade de vinheta; valores maiores que 100% são aceitos |
|
Deslocamento Vignetting (%) |
Insira uma porcentagem de deslocamento da vinheta |
|
Aberração Cromática (%) |
Digite uma porcentagem de aberração cromática; valores maiores que 100% são aceitos |
|
Para controlar a aparência e a visibilidade das partes da câmera e dos campos de visão, clique para abrir a janela de diálogo Classes. Para cada parte, selecione uma classe na lista de classes presentes no desenho ou crie uma nova classe. |
|
|
Subpartes do equipamento |
Lista as subpartes que compõem o objeto. Essas subpartes são contadas e relatadas separadamente em listas de equipamentos e inventários. Os parâmetros devem ser selecionados para exibição para esse tipo de objeto nas preferências do Preferências Spotlight: Painel de inventário. |
|
Peças virtuais de equipamentos |
As peças virtuais são associadas a um objeto e são relatadas em listas de equipamentos e inventário, mas não são exibidas no desenho. Depois de adicionar peças virtuais, elas são listadas na paleta Info do objeto. |
|
Editar peças virtuais |
Abre a janela de diálogo Partes virtuais para adicionar partes virtuais ao objeto; veja Managing virtual parts and independent virtual parts |
|
Atribuição de fontes |
Abre a janela de diálogo Atribuir origens para atribuir o objeto e suas subpartes e partes virtuais a uma origem de inventário; Veja Assigning equipment to an inventory |
Clique para colocar o objeto no desenho e clique novamente para definir a rotação.
