Atraindo a um objeto
|
Ferramenta |
Localização |
|
Atrair a Objetos
|
Conjunto Atração |
Quando a opção Atrair ao Objeto estiver ativada o SmartCursor encontra partes específicas de um objeto, como cantos, extremos, pontos médios ou os centros de objetos 2D e os cantos de arcos, bem como malhas, extrusões, varreduras, esferas, polígonos 3D, faces planas em 3D e paredes, pisos, telhados, águas de telhados, loci e colunas. As dicas são exibidas próximas ao cursor para que você possa identificar a localização.
Para definir a atração aos objetos:
Clique na ferramenta.
Para alterar as configurações, se necessário, clique duas vezes, clique com o botão direito ou clique e segure a ferramenta para abrir o pop-over Ajustes de Atração aos Objetos e definir os parâmetros.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Extremo |
Localiza o ponto extremo dos arcos, e o final do canto de um objeto
|
|
Ponto Médio na Borda |
Localiza o ponto médio do canto de um objeto
|
|
Ponto Central |

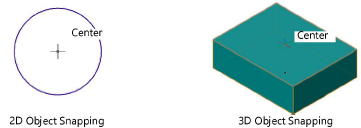

Localiza o centro de objetos 2D e bordas de arco, assim como malhas, extrusões, varreduras, esferas, polígonos 3D e paredes, pisos, telhados, telhado e colunas
|
|
Pontos Quadrantes |
Localiza os pontos superior, esquerdo, direito e inferior de círculos, ovais, retângulos e retângulos arredondados.
|
|
Ponto de Inserção |
Localiza a origem do objeto de loci, luzes, objetos, símbolos, textos e, para cotas, um dos pontos referenciados.
|
|
Vértices |

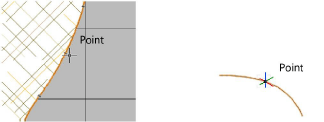

Localiza os cantos em polilinhas, polilinhas Bézier e segmentos cúbicos de polilinhas; em objetos 3D, localiza o vértice de um objeto sólido ou o ponto de controle de uma curva NURBS.
|
|
Ponto Mais Próximo em Borda |
Em objetos 2D, localiza o ponto mais próximo de uma borda de um objeto; em objetos 3D, localiza qualquer ponto não específico ao longo de uma borda sólida ou curva NURBS. Pode ser mais conveniente usar a Atração de Borda Referencial; veja Atraindo a uma borda inteligente.
|
|
Pontos de Atração Prioritária |
Possibilita a atração prioritária para objetos, que é útil em áreas congestionadas do desenho, ou para certas operações como dimensionamento ou movimento de objetos, quando há diversos pontos de atração de objeto dentro da janela de atração. O SmartCursor atrai para o ponto de atração prioritária definido pelo objeto, acima de todos os outros pontos de atração de objeto. Veja Conceito: Indicadores de Atraçãopara mais detalhes. Os pontos de ajuste principais são exibidos com um quadrado vermelho preenchido por padrão, mas isso pode ser alterado; veja Interactive appearance settings.
|
|
Redefinir para os padrões |
Redefine os Ajustes de Atração ao objeto para os padrões |
