Atraindo à distância
|
Ferramenta |
Localização |
|
Atrair à Distância
|
Conjunto Atração |

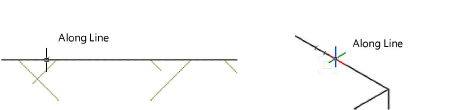

Quando a opção Distância de Atração estiver ativada, o SmartCursor procurará por pontos em uma distância selecionada ao longo de uma linha, de uma curva, dos cantos de um polígono, das paredes retas e de outros objetos lineares
Para definir a distância de atração:
Clique na ferramenta.
Para alterar as configurações, se necessário, clique duas vezes, clique com o botão direito ou clique e segure a ferramenta para abrir o pop-over de configurações da Atração à Distância e definir os parâmetros.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Atrair por |
Na aba Distância, especifique as opções para atração à distância. Defina a distância usando uma fração, uma porcentagem ou uma distância dimensional |
|
Repete os pontos de atração ao longo da linha |
Repete pontos de atração ao longo de uma linha; Por exemplo: o SmartCursor pode ser atraído a cada quarto de polegada ou a cada 1/8 do comprimento da linha |
|
Redefinir para os padrões |
Redefine as configurações de atração à distância para o default |
O SmartCursor mede a partir de cada extremo até o centro da linha. Se uma linha possui 10 unidades de tamanho e a distância está definida para 6 unidades, esta distância não será encontrada pois ela é maior do que metade da linha. Da mesma forma, qualquer fração superior a 1/2 do tamanho do objeto ou menor que 0 não pode ser utilizada.
