Unindo componentes de parede
|
Ferramenta |
Conjunto de Ferramentas |
|
Junção de Componentes
|
Paredes / AEC |

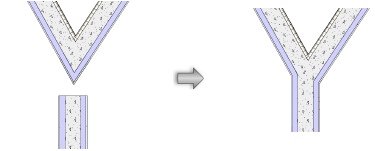

A ferramenta Junção de Componentes une os componentes selecionados entre dois segmentos de parede retas; componentes dentro de segmentos de parede unidas pré-existentes também podem ser juntadas. Existem três modos para juntar os componentes da parede.
|
Modo |
Descrição |
|
Junção em T
|
Aumenta ou reduz um segmento de componente de parede até cruzar com um segundo segmento de componente de parede |
|
Junção em L
|
Une as extremidades mais próximas de dois componentes da parede para criar um canto |
|
Junção Fechada
|
Aplica uma junção limitada ao componente que está sendo associado |
Os componentes podem ser unidos à borda das paredes em vez de componentes específicos no modo Junção Fechada.
Normalmente, quando você junta paredes com a ferramenta Junção de Paredes , e a preferência Junção Automática de Paredes é ativada, os componentes se juntam automaticamente corretamente. Um componente principal deve ser definido. (VerJuntandoparedes.)
A ferramenta Junção de Componentes é útil para ajustar componentes que não se uniram conforme desejado quando as paredes foram conectadas, mesmo em junções de parede complexas.
