Adicionando um pico de parede
|
Modo |
Ferramenta |
Conjunto de Ferramentas |
Atalho |
|
Adicionar Vértice em Paredes 3D
|
Remodelagem
|
Básica |
- (hífen) |
Embora seja necessário um produto da Design Series para criar paredes, as paredes existentes podem ser alteradas usando algumas ferramentas disponíveis com uma licença de Fundamentals.
Para adicionar um vértice na parede:
Em uma vista 3D, selecione a parede que requer um pico (vértice).
Clique na ferramenta e no modo.

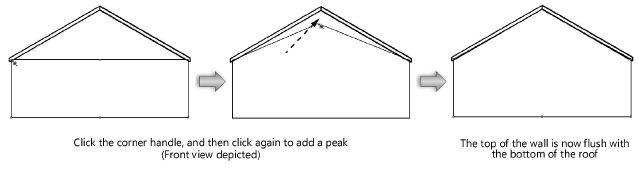

Clique em uma alça de canto ou em um vértice existente e mova o cursor para o local do vértice a ser adicionado.
Clique para colocar o vértice.
Use o comando Ajustar Paredes a Objetos para ajustar automaticamente as paredes à geometria selecionada (é necessário o Vectorworks Architect ou o Landmark).
Para remodelar uma parede curva para corresponder a uma superfície plana, use o comando Subtrair Sólidos ou Interseccionar Sólidos com um objeto que corresponda ao plano do telhado.
