Criando paredes deespaços
Para flexibilidade no processo de projeto, as paredes podem ser criadas automaticamente com base nos objetos existentes no desenho, incluindo espaços, polígonos e formas. Por causa do relacionamento especial entre paredes e espaços, um comando dedicado cria paredes a partir dos espaços. Para criar paredes a partir de outros objetos, consulteCriando objetos a partir de formas.
|
Comando |
Caminho |
|
Criar Paredes de Espaços |
AEC > Space Planning |
Uma vez que a planta tenha sido desenvolvida com vários espaços, as paredes internas e externas podem ser criadas automaticamente.
Para criar paredes a partir de espaços:
Verifique se os objetos de espaço estão presentes no desenho. Para criar paredes automaticamente com uma altura 3D, especifique um valor delta-Z para a camada de projeto em que as paredes serão criadas.
Selecionar o comando.
A janela de diálogo Criar Paredes desde Espaços é aberta. Especifique o estilo das paredes a serem criadas e sua localização.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Criar Paredes dos Espaços Selecionados Apenas |
Cria paredes de espaços selecionados; desmarque para criar paredes a partir de todos os espaços na camada de origem |
|
Camada Fonte |
Especifica a camada que contém os objetos de espaço |
|
Camada Destino |
Indica a camada na qual criar as paredes |
|
Posicionar Paredes Externas |
Selecione como alinhar as paredes externas com os espaços |
|
Alinhar Face Externo à Borda do Espaço |
Cria as paredes externas ao longo do interior das polilinhas do espaço; selecione esta opção se os espaços representarem a área bruta |
|
Alinhar Face Interna à Borda do Espaço |
Cria as paredes externas ao longo das laterais das polilinhas do espaço; selecione esta opção se os espaços representarem a área líquida |
|
Alinhar Linha de Eixo à Borda do Espaço |
Cria as paredes externas centralizadas nas bordas externas das polilinhas do espaço |
|
Alinhar Linha de Controle à Borda do Espaço |
Cria paredes externas deslocadas conforme determinado pelo Estilo das Paredes Externas |
|
Posicionar Relativo a |
Determina se o alinhamento da parede com as bordas do espaço é relativo à parede inteira ou ao componente principal da parede. Se o estilo de parede selecionado não tiver um componente principal definido, o alinhamento será sempre relativo à parede. |
|
Estilo das Paredes Externas/Internas |
Selecione um estilo de parede para as paredes externa e interna de uma biblioteca ou do arquivo atual |
|
Restringir as paredes retas na vertical ou horizontal |
Selecione para criar paredes verticais ou horizontais retas a partir de espaços que não são perfeitamente verticais ou horizontais |
|
Se estiverem dentro de ___ Graus da vert/horiz |

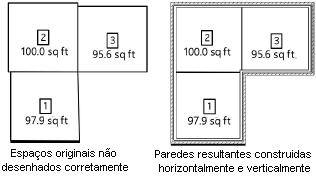

Indica o limite para restringir paredes; as paredes que se desviam da vertical ou horizontal dentro do número de graus especificado são endireitadas automaticamente
|
|
Combinar paredes internas colineares |
Desenha várias paredes internas colineares como uma única parede |
Os estilos de parede disponíveis são definidos pelos recursos de estilo de parede (consulte Usando estilos de parede).

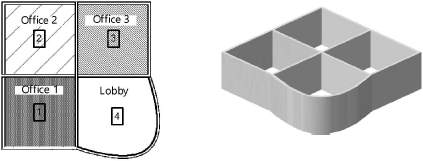

As paredes externas e internas são aplicadas automaticamente aos espaços. Paredes redondas próximas às curvas são usadas para vértices Bézier e spline cúbica nos objetos de espaço.
