Conceito: Multivista
No Vectorworks, é possível dividir a área de desenho para exibir simultaneamente várias vistas de desenho (chamados painéis de exibição) permitindo mover-se eficientemente entre eles para desenhar e editar em qualquer um destes painéis. Você também pode abrir painéis de exibição flutuantes fora da janela do programa, redimensioná-los e posicioná-los conforme desejado. Você pode ver o desenho de diferentes pontos de vista simultaneamente, começar a desenhar em um painel de visualização e concluir a ação em outro ou visualizar uma câmera ou objeto de caminho de animação em um painel de visualização e a visualização ativa da câmera em outro.
Estes painéis de exibição não são viewports (embora um viewport possa ser mostrado em um painel), mas são diferentes vistas “ao vivo” e totalmente interativas do seu desenho. As alterações feitas em um painel de visualização são refletidas em tempo real nos outros painéis de visualização.
Vários painéis de vista simultâneos podem incluir diferentes vistas padrões, projeções e estilos de apresentação, exibir uma combinação de camadas de projeto e de folha, e mostrar diferentes partes do desenho. As vistas podem ter as mesmas configurações de visibilidade de camadas e classes para todos os painéis ou configurações diferentes para cada um.
Interação do painel

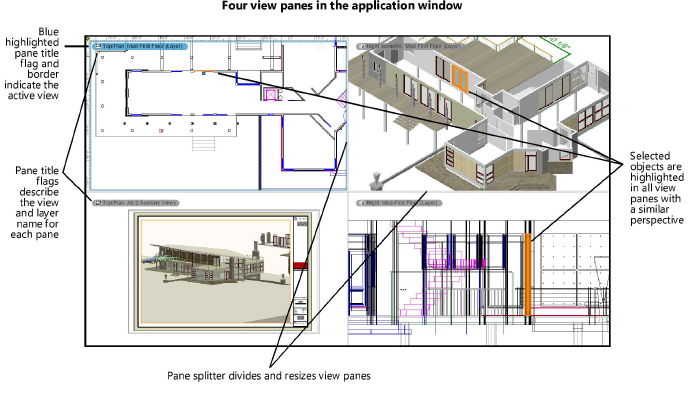

Apenas um painel pode estar ativo por vez. Para alternar entre os painéis, clique em um rótulo de painel diferente para ativá-lo; o sinalizador e a borda azuis do título mudam para indicar o novo painel ativo. Quando um novo painel é ativado, as exibições de opções de classe e opções de camada, vistas padrão, estilo de apresentação etc. são alteradas para refletir as configurações do novo painel ativo.
Sempre que você habilitar várias vistas, a vista atual na janela do aplicativo se tornará a vista ativa no layout de vários painéis.
Embora as ações de edição concluídas dentro de um painel de exibição possam ser desfeitas, as próprias ações do painel de exibição, como dividir e fechar painéis, não podem ser desfeitas. Depois que um painel de exibição é fechado, essa exibição não pode ser recuperada; a menos que tenha sido salva anteriormente como uma vista salva, ela deverá ser configurada novamente.
Como a exibição em vários painéis é um layout operacional, não destinado à apresentação, o layout inteiro dos painéis de exibição não pode ser impresso. No caso de um comando de impressão, somente o painel de exibição ativo é impresso.
Mover as barras de rolagem da área de desenho irá afetar apenas o painel ativo.
Edição
É possível começar a desenhar no painel ativo e concluir a etapa em um painel diferente. Sem alterar as ferramentas, basta mover o cursor para o outro painel e concluir a operação lá. Por exemplo, um objeto pode ser selecionado e então clicar na ferramenta Empurra/Puxa e finalmente clicar na vista Topo/Planta em um painel de exibição e, em seguida, mover o cursor para um segundo painel definido em vista isométrica para completar o processo de extrusão. À medida que o cursor se move sobre o objeto selecionado em um segundo painel de exibição, a extrusão é destacada, permitindo que você conclua a operação empurra-puxa com precisão.
Se uma operação específica não puder ser concluída em um painel diferente, a ação será interrompida quando o cursor se mover sobre o outro painel.
O Modo edição de objeto funciona em várias vistas de desenho e pode ser usado com diferentes objetos em diferentes painéis de vista simultaneamente.
Layout
A visualização inicial de vários painéis padrão, incluindo o número de painéis e as vistas de cada painel, pode ser alterada por Conceito: Gabaritos).
O layout do painel de visualização múltipla pode ser personalizado para incluir quantos painéis forem necessários para um fluxo de trabalho eficiente, incluindo painéis flutuantes que podem ser movidos e posicionados onde desejado. Os painéis podem ser redimensionados para o layout mais apropriado. (Consulte Alterando o layout Painéis Multivistas .)
Quando a opção de vários painéis de exibição é desativada, o painel ativo se torna a exibição única. Quando os painéis multivistas são reabertos, eles reabrem nas mesmas posições e com as mesmas configurações que tinham antes no último uso, com a exceção de que a exibição única atual se torna a nova exibição ativa.
Painéis de exibição flutuantes
Os painéis de vista flutuantes são criados usando um comando; eles não podem ser criados arrastando um painel de exibição para fora da janela do programa.
Os painéis de exibição flutuantes podem ser redimensionados e movidos independentemente da janela do aplicativo e são minimizados, maximizados e fechados como em uma paleta.
Ao contrário dos painéis de exibição na janela do aplicativo, os painéis de exibição flutuantes não são ligados/desligados pelo comando Habilitar Painéis Multivistas. Os painéis de exibição flutuantes permanecem visíveis enquanto o arquivo do Vectorworks em que estiverem permanecer como documento ativo.
Visibilidades
Os painéis de visualização de camada de projeto podem ser configurados para usar a mesma classe e visibilidade de camada e recorte cúbico para cada painel de visualização com o comando Usar Mesma Visibilidade em Todos os Painéis. Todas as camadas de projeto do desenho adotam as mesmas configurações de visibilidade do painel ativo quando este comando está habilitado. Este comando pode ser desabilitado para definir visibilidades diferentes para alguns painéis de visualização ou para usar um recorte cúbico diferente em alguns painéis.
Quando os painéis são definidos com as mesmas visibilidades, todas as alterações feitas nas visibilidades e no recorte cúbico em qualquer painel de visualização fazem automaticamente a mesma alteração em todos os painéis da camada de projeto.
