Criação e corte de vistas de elevação
Os viewports de secção são úteis para criar imagens que mostram várias camadas de projeto a partir de um determinado ponto de vista.

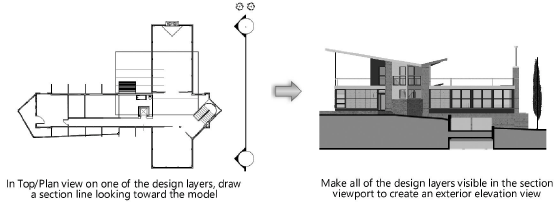

Por exemplo, para mostrar uma elevação externa de um modelo de construção, desenhe uma linha de secção fora do modelo em uma das camadas de projeto e torne todas as camadas necessárias visíveis no viewport de secção vertical. Para mostrar uma vista interna do mesmo modelo, faça a mesma coisa, mas desenhe a linha de secção através do modelo no local apropriado.
Veja Criandoelevação interior janelas de visualização para um método alternativo para criar até quatro viewports de elevações internas através de um único comando.

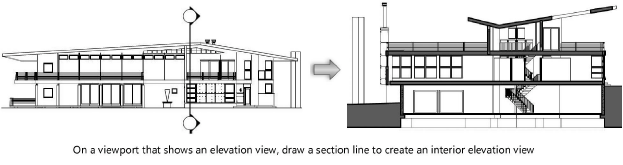

Como alternativa, se você já possui um viewport de camada de folha (normal, não de secção) que mostra várias camadas de projeto em uma vista de elevação, é possível desenhar a linha de secção através do viewport no local apropriado.
