Criando texto junto um caminho
|
Comando |
Caminho |
|
Texto ao Longo de Caminho |
Texto |
oTexto ao longo do caminhoO comando converte o texto criado com fontes TrueType ou OpenType em polilinhas e as coloca ao longo de um caminho especificado. A aparência do objeto de caminho pode ser ajustada após a colocação.

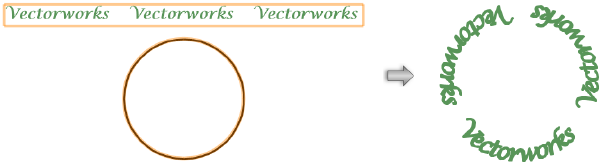

Para criar texto 3D ao longo de um caminho:
Selecione o texto e um objeto de caminho. O texto deve ter uma única linha e o caminho deve ser longo o suficiente para o texto, ou a conversão do texto ao longo do caminho não ocorrerá.
Selecionar o comando.
A janela de diálogo Extrusão por Caminho é aberta. Especifique as opções para criar o texto ao longo do caminho.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Tamanho do texto |
Especifica as opções de tamanho do texto |
|
Preservar Altura e Largura |
Mantém a proporção do texto, mantendo os parâmetros de largura e altura iguais aos do texto original |
|
Escalar Somente Largura |
Altera a largura do texto para caber no caminho, mas não altera a altura de acordo (resultando em um texto mais largo e mais curto, dependendo do caminho) |
|
Escalar Altura e Largura |
Altera a largura do texto para caber no caminho e, a seguir, altera a altura do texto para corresponder (resultando em um texto mais largo e alto, dependendo do caminho) |
|
Criar Texto como |
Especifica o formato para converter o texto |
|
Curvas |
Converte o texto em um grupo de polilinhas (se o caminho for desenhado no plano da camada ativa) ou curvas NURBS (se o caminho tiver uma altura Z ou umApodrecer pelo caminhomaior que 0) |
|
Superfícies |
Converte o texto em um grupo de superfícies NURBS |
|
Extrusões |
Converte o texto em um grupo de objetos de extrusão; especifique oAlturadas letras extrudadas |
O texto selecionado segue o objeto de caminho e o objeto de caminho original é excluído.
As propriedades podem ser editadas a partir da paleta de Informações do objeto. Os parâmetros são idênticos aos da caixa de diálogo Texto ao longo do caminho, com dois parâmetros adicionais.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Acima do Caminho |
Coloca a caixa delimitadora das letras diretamente acima do caminho; “Acima” depende da direção em que o caminho foi desenhado. Desmarque essa opção para colocar as letras “abaixo” do caminho. Dependendo do caminho e das letras, a aparência do texto pode ser melhorada alternando-o acima ou abaixo do caminho. |
|
Rot. sobre Caminho |
Indica o ângulo de rotação sobre o caminho, usando o caminho como eixo de rotação |
Para editar o objeto de caminho, selecioneModificar> Editar texto ao longo do caminhoe selecione Caminho. Uma janela de edição se abre para permitir que você edite o objeto de caminho com oRemodelarferramenta. Para inverter a direção do objeto de caminho, cliqueDireção opostana paleta Informações do objeto; isso inverte a direção do texto e também altera o posicionamento do texto para o outro lado do caminho.
