Conceito: Instâncias, definições e estilos de objetos
Vectorworks permite grande flexibilidade na criação de objetos para adicionar a um desenho e edição de objetos que já estão inseridos. Instâncias de objetos individuais podem ser criadas com parâmetros exclusivos e inseridos, ou você pode criar uma definição de símbolo ou um estilo de objeto que permite inserir com eficiência muitas instâncias de objetos idênticos ou semelhantes em todo o desenho.
Instâncias de símbolo e objeto
Uma instância de símbolo ou instância de objeto é um único item que é colocado em um desenho. Dependendo do tipo de objeto, uma instância pode ser um objeto único, com sua própria geometria editável e conjunto de parâmetros, ou pode ser definida total ou parcialmente por uma definição ou estilo. Na terminologia do Vectorworks, se um objeto é chamado simplesmente por seu nome - um símbolo, ou uma porta, ou uma parede - isso normalmente se refere a uma instância.
Definições de símbolo e estilos de objeto
As definições de símbolo e estilos de objeto definem todas ou algumas partes de um objeto, portanto, a geometria / parâmetros do objeto são os mesmos para todas as instâncias que usam essa definição / estilo. O Vectorworks inclui milhares de definições de símbolos e estilos de objetos comumente usados, e você também pode criar definições / estilos para atender às suas necessidades específicas. Definições e estilos são recursos que são acessados por meio do Resource Manager para uso ao colocar instâncias de objetos no desenho; eles também podem ser compartilhados com outros usuários e em outros arquivos.
Embora as definições de símbolo e estilos de objeto sejam semelhantes, existem diferenças importantes:
As definições dos símbolos são geométricas; eles estabelecem a geometria de um objeto e facilitam a inserção de muitas ocorrências de símbolo repetitivas no desenho. Muitos símbolos não interagem com outros objetos, além da possibilidade de serem inseridos em paredes.

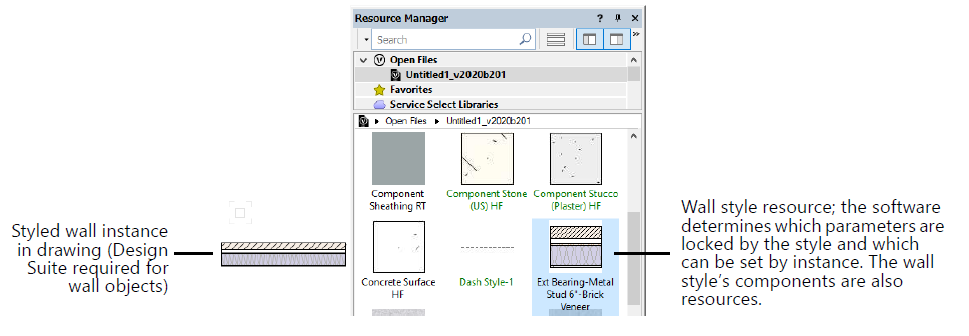

Os estilos de objeto são paramétricos; eles estabelecem um conjunto de parâmetros que são usados para inserir instâncias de objetos consistentes no desenho. Para muitos estilos de objeto, alguns dos parâmetros são bloqueados pelo estilo e devem ser os mesmos para todas as instâncias, enquanto outros podem ser definidos individualmente para cada instância e permitir flexibilidade quando necessário. Alguns estilos de objeto, como estilos de parede, predeterminam quais parâmetros serão bloqueados pelo estilo e quais são editáveis por instância. Estilos de objeto de plug-in, por outro lado, permitem que o usuário que cria o estilo faça essa determinação (consulteConceito: Estilos de objeto de plug-in).

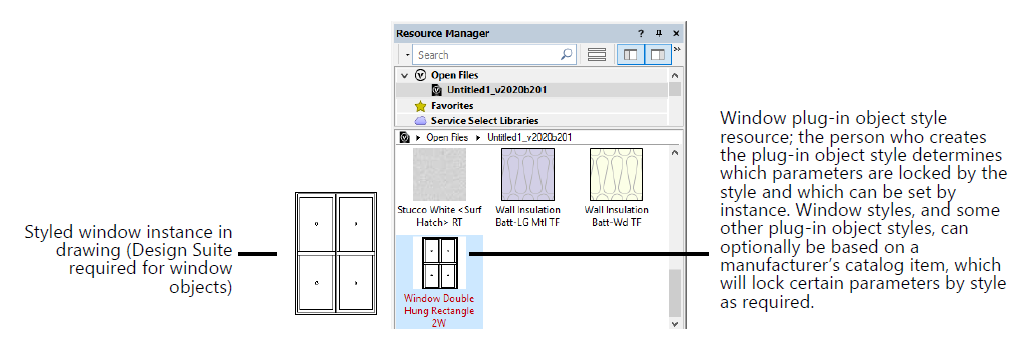

Para alguns objetos de plug-in, o estilo também é definido pelos itens do catálogo do fabricante (consulteConceito: Estilos de objeto de plug-in e itens de catálogo).
Como as instâncias interagem com definições e estilos
As definições de símbolo e estilos de objeto interagem de maneira diferente com as instâncias, dependendo do tipo de item e de como a definição / estilo é configurado.

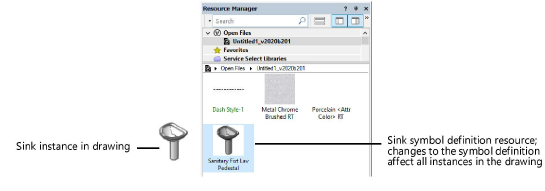

Todas as ocorrências de símbolo são baseadas em uma definição de símbolo. Como o nome sugere, uma definição de símbolo define completamente a geometria das instâncias que são colocadas, e todas as instâncias de símbolo com base em uma definição particular têm geometria idêntica. Para a maioria dos símbolos, editar a definição do símbolo edita instantaneamente todas as instâncias com base nessa definição em todo o arquivo. VerConceito: Símbolos Vectorworks para obter mais detalhes sobre os tipos de símbolos e como eles funcionam.
Ao contrário dos símbolos, os objetos de plug-in e outros tipos de objetos que não sejam de símbolo não precisam ser baseados em um estilo. Eles podem ser colocados como uma instância de objeto única com configurações personalizadas. Alguns, mas não todos, tipos de objetos permitem a criação e o uso de estilos que definem os parâmetros para instâncias.
A maioria das ferramentas Vectorworks que inserem objetos, incluindo objetos de plug-in, permitem que você defina parâmetros padrão usando oPreferênciasbotão na barra de ferramentas, que se aplicam a todas as instâncias de objeto colocadas subsequentemente desse tipo até que novos padrões sejam definidos. Isso facilita a inserção de várias instâncias com as mesmas configurações; no entanto, isso não é o mesmo que criar e usar estilos de objeto, que são salvos como recursos.
Use exemplos:
