Remodelando escadas
|
Ferramenta |
Conjunto de Ferramentas |
|
Remodelagem
|
Básica |
Use oRemodelar ferramenta na vista Superior / planta ou em uma vista 3D para remodelar manualmente uma escada para alterar suas dimensões gerais e / ou para alinhá-la com recursos arquitetônicos adjacentes, como pisos e paredes. As dimensões gerais da escada desbloqueadas na guia Geral e na guia Geometria da caixa de diálogo Configurações da escada, como Elevação total , Largura da escada , Lado , Comprimento e (para escadas circulares) Diâmetro interno / externo, se ajusta automaticamente para refletir as alterações. As dimensões bloqueadas não estão disponíveis para remodelagem manual, a menos que sejam desbloqueadas temporariamente. VerConfigurações da escada: Aba GeraleConfigurações da escada: Aba Geometriapara obter informações sobre os parâmetros de dimensão e bloqueio.
Dimensões comoProfundidade do piso,Altura do riser,Winders, eNum. de Risers não pode ser afetado diretamente arrastando os pontos de controle, embora se eles forem desbloqueados, eles serão ajustados automaticamente conforme necessário. QuandoUse valores mínimo / máximo é selecionado na caixa de diálogo Configurações da escada, as configurações em Mín. / máx. A caixa de diálogo de configurações se aplica à remodelagem manual.
Quando uma escada é selecionada, oRemodelar A ferramenta exibe os modos especiais de remodelagem da escada.
|
Modo |
Descrição |
|
Projeção de alças de escada (Somente visualizações 3D)
|
Projeta a escada com os pontos de controle no plano da camada, como na vista superior / planta |
|
Cúbico Remodelar (Somente visualizações 3D)
|
Exibe um cubo ao redor da escada com um ponto de controle em cada face. Este é o único modo que permite a edição manual da elevação total da escada. Se o aumento total for definido por elevação da camada, mover os pontos de controle superior e inferior não altera o existenteLimite superior / inferior, mas muda oOffset superior / inferior, valores na caixa de diálogo Aumento total por elevações da camada. |
|
Manter valores bloqueados
|
Mantém o estado bloqueado dos parâmetros na caixa de diálogo Configurações da escada; este modo é mais seguro, mas limita a capacidade de remodelar a escada se os valores críticos estiverem bloqueados |
|
Valores de desbloqueio
|
Desbloqueia temporariamente todos os valores dos parâmetros; após a remodelação, os valores retornam ao seu estado bloqueado na caixa de diálogo Configurações da escada, mas alguns valores podem ter mudado |
Para remodelar uma escada:
Selecione a escada.
Clicar em ferramenta e modo.
Os pontos de controle são exibidos na escada indicando quais dimensões estão desbloqueadas e disponíveis para remodelagem.

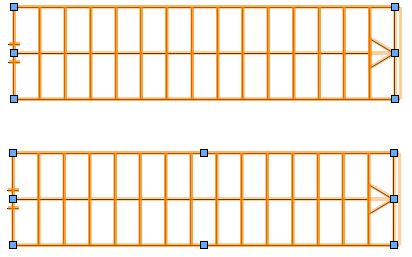

Para a escada superior,Mantenha os valores bloqueados modo mantém o status bloqueado das configurações da escada para oLargura da Escada, e os pontos de controle não estão disponíveis para remodelar essa dimensão. Para a escada inferior,Valores de desbloqueio o modo desbloqueia temporariamente as dimensões para remodelagem e pontos de controle estão disponíveis; o estado bloqueado do parâmetro é retomado após a edição e o valor é atualizado.

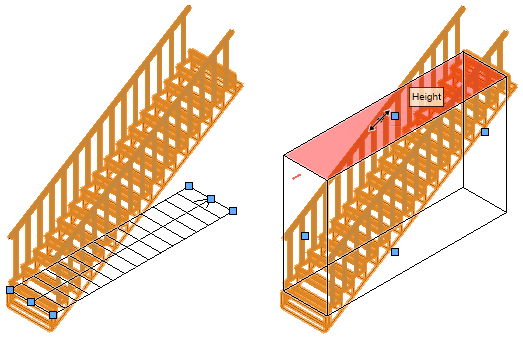

Em visualizações 3D,Projeção de alças de escada O modo (mostrado à esquerda) projeta a forma da escada e os pontos de controle no plano da camada. Cúbico Remodelar modo (mostrado à direita) exibe um cubo ao redor da escada com um ponto de controle em cada face; quando o cursor é colocado sobre um ponto de controle, a face a ser movida é destacada e uma dica de ferramenta indica o efeito que a remodelagem tem na escada.
Clique em um ponto de controle e mova o cursor para o local desejado. Uma visualização da grade é exibida.
Se uma nova posição de ponto de controle criar uma escada que não pode ser calculada, a visualização permanece na última posição onde a escada poderia ser calculada com sucesso, e a escada é remodelada para coincidir com a visualização.
Clique novamente para posicionar o ponto de controle.
A escada é remodelada e os parâmetros desbloqueados são atualizados. Se houver erros a serem resolvidos com outras partes da geometria da escada, um alerta será exibido; VejoErros de geometria da escada.
Ao gerenciar quais parâmetros estão bloqueados, você pode determinar quais dimensões da escada mudam.

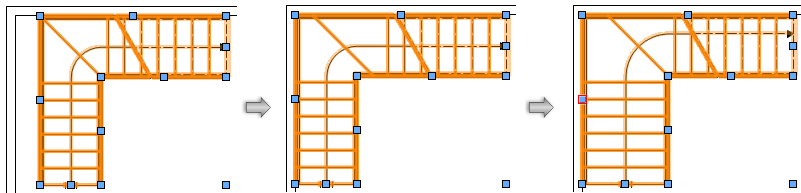

Neste exemplo, a escada na imagem à esquerda precisa ser alinhada com a parede. Quando o EscadaLargura está bloqueado e oLado os parâmetros são desbloqueados, o lado esquerdo da escada é movido para alinhar com a parede, a largura do lance não muda e o lado superior é redimensionado para que o ponto final da escada não se mova (veja a imagem do meio). Quando oLargura da Escada é desbloqueado nas configurações de escada ou comValores de desbloqueio modo, a largura do vôo muda (veja a imagem à direita).
