Criação de uma escada simples
|
Ferramenta |
Conjunto de Ferramentas |
|
Escada Simples
|
Paredes / AEC |

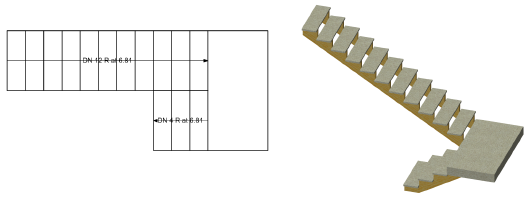

Um objeto de escada simples é disponibilizado para adicionar uma representação básica de uma escada em um desenho. Os produtos Vectorworks Architect e Landmark contêm uma ferramenta Escada mais avançada para projetos que requerem escadas complexas e detalhadas (veja Criando uma escada).
Para inserir uma escada simples:
Clique na ferramenta.
Clique para colocar o objeto no desenho, e clique novamente para definir a rotação. Se esta for a primeira vez que estiver inserindo uma escada no desenho, a janela de diálogo de propriedades da escada abrirá. Configure as propriedades padrões, e clique OK. As propriedades podem ser editadas a partir da paleta Informações do Objeto.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Estilo |
Seleciona o estilo da escada: standard, dentada, sem espelhos ou alvenaria |
|
Largura |
Especifica a largura da escada |
|
Alt de Piso a Piso |
Define a altura total da escada do piso inferior até o topo do piso superior |
|
Alt Max. |
Indica a espessura máxima horizontal do espelho |
|
Profundidade/Altura do Piso |
Define a profundidade (da frente até a parte traseira) e a altura do piso do degrau |
|
Recuo do Espelho |
Especifica a profundidade do bocel |
|
Config |
Seleciona a configuração desejada para a escada: reta, reta com patamar, L a direita, L a esquerda, e U a Esquerda e a Direita com patamar (simétricas ou irregulares). |
|
Qtd. Degraus até Patamar |
Indica quantos degraus até o patamar (este parâmetro não é usado por escadas U Simétricas) |
|
Separação |
Para escadas tipo U, este parâmetro define a separação entre os lances |
|
Deslocamento 1/2 |
Para escadas com patamar, indica a distância de deslocamento de cada lance das escadas até o patamar. |
|
Patamar Interm. Curvo |
Criar patamares curvos; o raio irá coincidir com a largura da escada |
|
Deslocam. do Dormente |
Define a largura da longarina (espessura) em cada lado da escada e especifica a distância entre a parte externa da escada e a parte externa das longarinas |
|
Desenhar Quebra da Escada Inferior |
Esconde parte da escada com uma linha de quebra, de forma que a porção inferior da escada pode ser visualizado em 2D |
|
Mostrar Dados |
Selecione para visualizar o número de degraus e a altura do espelho ao longo da seta de indicação de subir/descer; uma seta Subir ou Descer deve ser selecionada em Setas para que os dados da escada sejam mostrados. |
|
Desenhar Último Degrau |
Especifica se a escada deve incluir um degrau no mesmo nível do piso superior acessado por ela |
|
Gerar 3D |
Cria uma versão 3D da escada para visualizar em vistas diferentes da vista Topo/Planta |
|
Corrimão Esquerdo/ Direito |
Adiciona corrimão à esquerda e à direita da escada |
|
Altura/Largura do Corrimão |
Define a altura e a largura para o corrimão. |
|
Setas |
Seleciona se setas de circulação na escada que devem ser mostradas. |
|
Degrau/Corrimão/Longarina |
Selecione a Classe para atribuir os degraus, corrimão(s) e longarinas. |
