Superfícies de desdobramento

O comando Desdobrar superfícies cria representações 2D achatadas de superfícies desenvolvíveis. Uma superfície desenvolvível é curvada em apenas uma dimensão, para poder ser achatada em um plano sem distorção. Por exemplo, cones e cilindros podem ser desdobrados, mas esferas não.

Para desdobrar superfícies:

Selecione uma ou mais superfícies NURBS desenvolvíveis ou objetos CSG que representam superfícies desenvolvíveis.

Selecionar o comando.

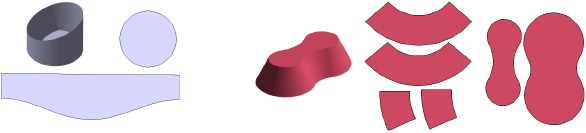

Uma polilinha na forma de cada superfície desdobrada é criada e colocada na camada ativa. Cada polilinha tem a mesma classe e atributos da superfície a partir da qual é criada.

O comando Desdobrar Superfícies funciona em uma única superfície NURBS ou em um sólido contendo superfícies NURBS conectadas tangencialmente. Se o item não se desdobrar com êxito, use a ferramenta Extrair para extrair uma superfície NURBS do item e desdobre essa superfície.
