Seção sólidos
|
Comando |
Caminho |
Atalho |
|
Seccionar Sólidos |
Modelar Menu contextual |
Ctrl+Alt+T (Windows) Cmd+Option+T (Mac) |

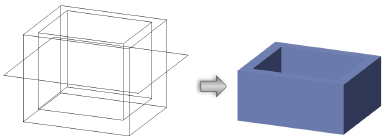

O comando Seccionar Sólidos descarta uma porção de sólidos ou superfícies NURBS, permitindo a criação de secções planas ou escalonadas através de um objeto ou superfície sólida. A superfície seccionada pode ser "marcada" pela cor da superfície seccionada.
A superfície de corte deve ser maior que o objeto base.
Para seccionar um sólido:
Selecione o objeto a ser seccionado (o objeto base) e a superfície de corte.
A operação excluirá a parte do objeto base no mesmo lado que a superfície da secção normal; selecione Mostrar Normal na paleta Info de Objeto para exibir as normais da superfície. Clique em Inverter Normal na paleta Info de Objeto, se necessário para alcançar os resultados desejados.
Selecionar o comando.
A janela de diálogo Selecione o Objeto é aberta.
Selecione a superfície que será recortada com a projeção. Por padrão, o objeto criado mais recentemente é realçado, mas um objeto diferente pode ser selecionado clicando nas setas.
Selecione Reter Objeto Seccionador para manter o objeto no lugar ou desmarque Reter Objeto Seccionador para excluir automaticamente o objeto de corte.
Se Reter Objeto Seccionador não estiver selecionado, uma seção sólida será criada, com a superfície de corte excluída.

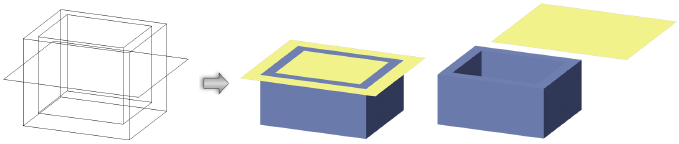

Se Reter Objeto Seccionador for selecionado, uma seção sólida será criada, mas a superfície de corte permanecerá no lugar e poderá ser manipulada independentemente.
As propriedades podem ser editadas a partir da paleta de Informações do objeto.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Largura/Profundidade/Altura (somente para exibição) |
Exibe os parâmetros da superfície da secção sólida |
|
Escala X/Y/Z |
Escala a superfície da secção sólida nas direções X, Y e Z |
|
Inverter Direção |
Quando o objeto de corte é uma superfície, inverte a direção normal da superfície. A parte do objeto base no mesmo lado da nova superfície normal é excluída. Quando o objeto de corte é sólido, reverte a operação de corte. A parte do objeto base que não se cruza com o objeto de corte é excluída. |
|
Usar cor da Secção |
Aplica a cor da superfície de corte à superfície de corte |
|
Juntar com Objetos Estruturais em Secções (Requer Design Suite) |
Designa o objeto selecionado como estrutural, permitindo que sua aparência seja juntada com outros objetos estruturais no plano de corte das viewports de seção. Objetos juntados são exibidos como uma única unidade com um preenchimento contínuo. VerJanela de visualização de seção avançada propriedades Para maiores informações. |
