Superfícies NURBS Interpoladas
Conforme descrito em Criando Curvas NURBS, as curvas NURBS podem ser criadas por pontos de interpolação ou pontos de controle. Da mesma forma, uma superfície NURBS pode ser criada a partir de pontos de interpolação. Uma superfície interpolada é uma superfície NURBS que passa através de uma matriz bi-dimensional de pontos 3D interpolados. Enquanto que superfícies NURBS regulares são definidas através de seus pontos de controle, os quais podem não estar localizados na superfície em si, tornando muitas vezes difícil seu uso para a remodelagem da superfície (é difícil saber o quanto um ponto de controle deve ser deslocado para remodelar a superfície NURBS em uma distância específica). Uma vez que pontos interpolados são sempre definidos sobre a superfície, é muito mais fácil alterar estes pontos com a ferramenta de Remodelagem ou ainda através da Paleta Info de Objetos pois, por definição, a Superfície Interpolada irá sempre passar através dos seus pontos.
Uma superfície interpolada pode ser criada como tal, ou ainda uma superfície NURBS comum (que não tenha sido recortada) pode ser convertida em uma superfície interpolada, para facilitar sua remodelagem.
Quando uma superfície interpolada é usada em outra operação, como uma operação Booleana ou aparada, a superfície se torna uma superfície com ponto de controle.
Criando uma Superfície Interpolada
|
Comando |
Caminho |
|
Criar Superfície Interpolada |
Modelar > 3D Power Pack |
Uma nova superfície NURBS interpolada pode ser criada através do comando Criar Superfície Interpolada .
Para criar uma superfície interpolada:
Selecionar o comando.

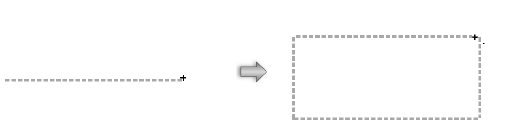

Clique para definir o início da linha de pontos interpolados, e então clique novamente para definir o final da linha. Clique uma terceira vez para definir a extensão das colunas da matriz de pontos.
A janela de diálogo Criar Superfície Interpolada irá se abrir.
Especifique o número de ponto de interpolação e grau de flexibilidade tanto para direções U como V.
Clique para exibir/ocultar parâmetrosClique para exibir/ocultar parâmetros
|
Parâmetro |
Descrição |
|
Direção U |
|
|
Número de Pontos |
Define o número de pontos de interpolação (até 1000) a serem gerados na direção U; este número deve ser maior que o parâmetro Grau desta mesma direção. |
|
Grau |
Indica o grau de flexibilidade da superfície na direção U. Os valores aceitos são de 1 a 28; um número maior resulta em uma superfície mais variável. |
|
Direção V |
|
|
Número de Pontos |
Define o número de pontos de interpolação (até 1000) a serem gerados na direção V; este número deve ser maior que o parâmetro Grau desta mesma direção. |
|
Grau |
Indica o grau de flexibilidade da superfície na direção V. Os valores aceitos são de 1 a 28; um número maior resulta em uma superfície mais variável. |

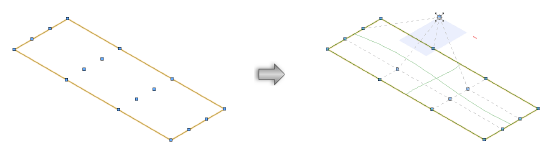

A opção Mostrar Vértices na paleta Info de Objetos deve estar ativa para que os pontos de interpolação da superfície fiquem visíveis. Use a ferramenta Remodelar para remodelar a superfície NURBS interpolada.
