Remodelando objetos de telhado

Um objeto telhado pode ser remodelado em uma vista 2D ou 3D com a ferramenta Remodelagem 3D. Tanto as bordas, como a forma geral e a inclinação das águas do telhado podem ser alteradas.

A ferramenta Remodelar pode ser usada em qualquer visualização para edição básica da forma do telhado; veja Modos de remodelagem 2D. No entanto, a ferramenta Remodelagem deve ser usada em uma vista 3D para se editar a borda do telhado e a localização da

Cinco modos estão disponíveis na ferramenta Remodelagem quando selecionamos um telhado.



Mudando a Forma do Telhado ao Longo dos Eixos X e Y

Para remodelar um telhado horizontalmente:

Em uma vista 3D, selecione o objeto de telhado.

Clicar em ferramenta e modo.

Posicione o cursor sobre uma alça de controle do telhado

Quando o cursor estiver sobre uma das alças de controle do telhado ele mudará para um cursor de quatro setas.

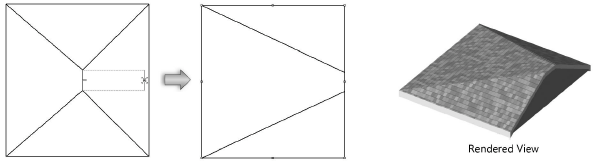

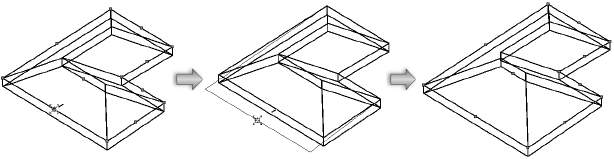

Clique e arraste a alça de controle para mudar a posição da localização do vértice, ou ainda digite valores específicos de distância em X e Y na Barra de Dados.



A borda, a cumeeira e os beirais do telhado também podem ser movidas. O movimento da alça é restrito aos eixos X, Y (plano de chão); a altura do telhado não pode ser modificada neste modo.

Mude a inclinação de um telhado movendo a alça da cumeeira. Caso a remodelagem resulte em uma inclinação que se aproxime ou ultrapasse 90 graus, uma janela abrirá perguntando se deseja gerar um fechamento na água remodelada.



Clique para definir a alça na posição final.

Remodelando um Telhado ao Longo do Eixo

Para mudar a altura da cumeeira ou do beiral de um telhado:

Em uma vista 3D, selecione o objeto de telhado.

Clicar em ferramenta e modo.

Posicione o cursor sobre uma alça de controle de cumeeira ou de beiral.

Quando o cursor estiver sobre uma das alças de controle do telhado ele mudará para um cursor de duas setas.

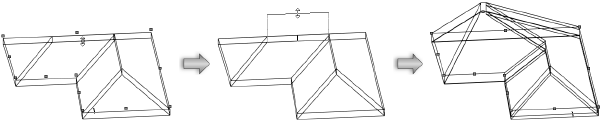

Clique e arraste a alça de controle para mudar a posição da localização do vértice, ou ainda digite um valor específico de distância em Z na Barra de Dados.



A posição das alças de cumeeiras ou beirais podem ser alteradas. O movimento da alça é restrita ao longo do eixo Z (verticalmente); apenas a altura do elemento de telhado pode ser modificada neste modo.

Clique para definir a alça na posição final.

Adicionando um Ponto de Controle

Para adicionar um vértice a um telhado:

Em uma vista 3D, selecione o telhado ao qual deseja adicionar o vértice.

Clicar em ferramenta e modo.

Posicione o cursor sobre uma alça de controle de borda ou de beiral

Quando o cursor estiver sobre uma das alças de controle ele mudará para um cursor de uma seta com triângulos em ambos os lados.

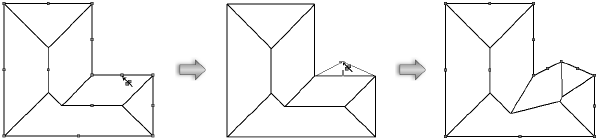

Clique e arraste a alça de controle para adicionar um novo vértice na borda ou beiral.

Clique quando o vértice estiver na posição final definida.

O telhado irá automaticamente ser remodelado para acomodar o novo vértice.



Removendo um Vértice de Telhado

Para excluir um vértice de um telhado:

Em uma vista 3D, selecione o telhado do qual deseja excluir o vértice.

Clicar em ferramenta e modo.

Posicione o cursor sobre uma alça de controle de borda ou de beiral

Quando o cursor estiver sobre uma das alças de controle ele mudará para um cursor de uma seta com um diamante no centro.

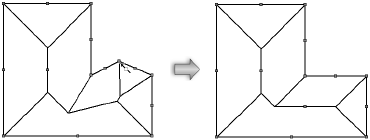

Clique no Vértice.

O vértice é removido e o telhado é remodelado para os vértices restantes.
